M102 105 mm Obusier - Howitzer








Subscribe to Army Recognition Pictures DataBase 100 Euro per year/par an
Visit the new web site / Visitez le nouveau site
Army Recognition
http://www.armyrecognition.com



Description
Conçu dans les années trente, le M1, devenu M2 lors de sa mise en service en 1940, a été de nombreuses années durant l'obusier de 105 mm standard de l'armée américaine. Rebaptisé M101 après la Seconde Guerre mondiale, il était utilisé par près de soixante pays en 1948 et avait été fabriqué à 10 202 exemplaires lorsque la production fut arrêtée en 1953. En dépit de ses qualités, le M101 souffrait de son poids, (2 030 à 2 258 kg suivant le modèle) et ne pouvait pointer tous azimuts. Un cahier de charges fut donc publié en 1955 afin d'assurer son remplacement par une arme plus maniable de même calibre, tirant les mêmes munitions. Le Rock Island Arsenal présenta les plans d'un prototype satisfaisant ces exigences, le XM-102, qui fut achevé en 1962 et dont les essais se révélèrent satisfaisants. L'homologation officielle fut accordée l'année suivante et les premiers exemplaires de série de l'obusier tracté de 105 mm M102 sortirent des chaînes au mois de janvier 1964. Quelques mois plus tard, ils étaient envoyés au Viêtnam. La mise au point avait été rapide; les premiers modèles n'étaient pas exempts de défauts, mais ceux-ci vite réparés, ne conpromirent par une carrière qui s'annonçait brillante. Au sein des forces armées américaine, le M-102 est déployé à raison de dix-huit pièces par bataillon (six par batterie). Il est surtout utilisé par les divisions aéroportées, pour qui la légèreté d'une arme compte plus que sa portée. Parmi ses utilisateurs étrangers figurent l'Arabie Saoudite, le Brésil, le Cambodge, la Corée du Sud et le Viêt-nam. Le M102 se compose de quatre parties : le tube M137, le système de recul M37, la prolonge M31 et le dipositif de contrôle de tir. La pièce proprement dite est dotée d'une culasse verticale à coin coulissant, mais elle est dépourvue de frein de bouche. Le système antirecul est hydropneumatique et réglable. L'affût porte deux roues garnies de pneumatiques. Fait rare, il est en aluminium. Lors de la mise en batterie, une plate-forme circulaire est abaissée sous sa partie avant, ce qui a pour effet de soulever les roues de route au-dessus du sol. Un rouleau soutient l'arrière de la prolonge, ce qui permet à l'ensemble de pivoter sur 360°, donc d'être opérationnel tous azimuts. Cette particularite du M102 a été très appréciée lors de la guerre du Viêt-nam, où il fallait souvant attaquer simultanément plusieurs objectifs dispersés.
Variantes :
Aucune
Calibre
105 mm
Origine
USA
Servants
? hommes
Portée maximale
11 500 m(obus M1) et 15 100 m (obus HERA à portée améliorée
Poids
1.469 kg
Pointage en site
de - 5° à + 75°
Pointage en azimuth
sur 360 °
Dimension en déplacement
longueur, 5,182 m ; largeur, 1,964 m ; hauteur, 1,594 m

Identification
Canon
Au-dessus du canon, on trouve un cylindre , sur les côtés on trouve deux axes en forme de ressort.
Châssis
est composé de deux flèches , qui sont courbe à hauteur de la base du châssis.
Train de roulement
Composé de deux roues, qui se soulèvent en position de tir.
Accessoires
des manivelles de pointage et le sytème de tir est placé à gauche à hauteur du châssis.

Points marquants pour la reconnaissance

1. Tube lisse, assez court.
2. Un pneu de chaque côté de la base du canon.
3. Grosse plaque d'ancrage de forme circulaire au centre de l'affût du canon.
4. Gros cylindre sur la première moitié du canon.
5. Un piston fixé au centre du canon à gauche et à droite.
6. Deux flèches compose le châssis.
a





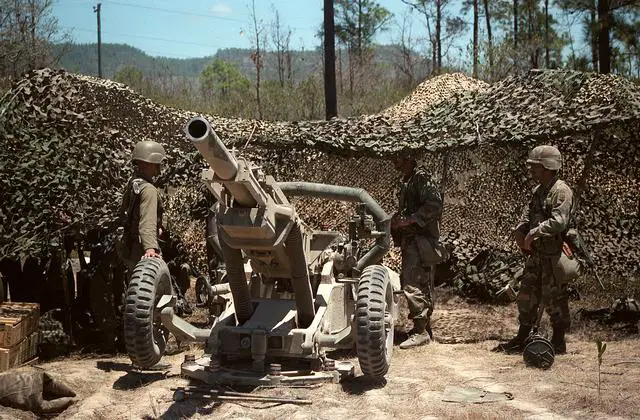

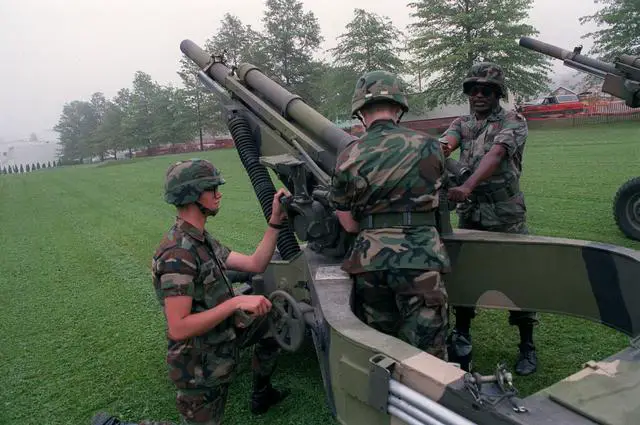

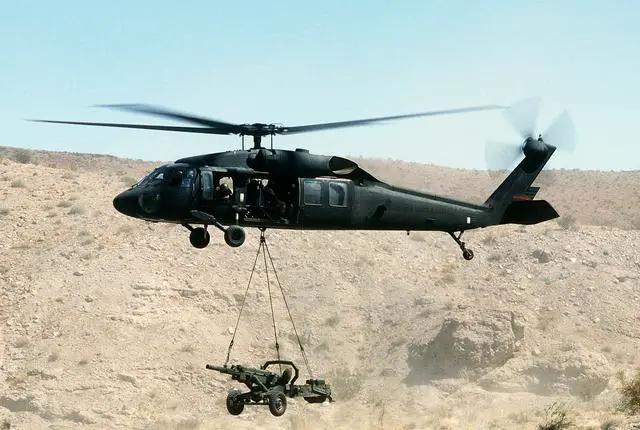

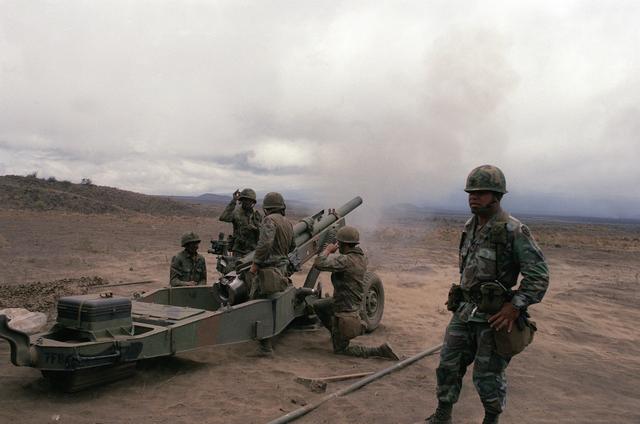

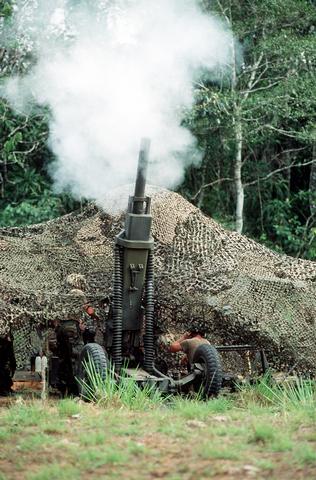

Galerie de photos

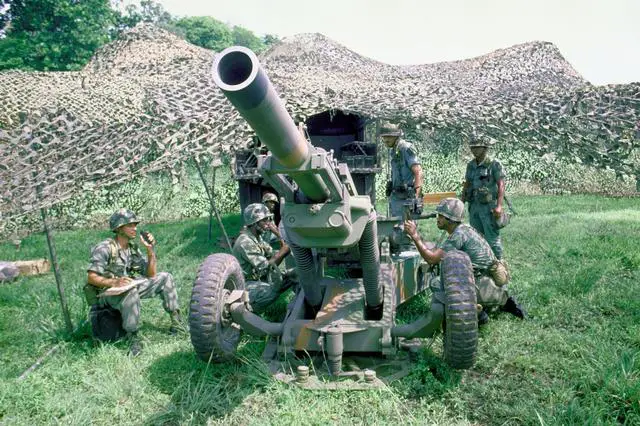

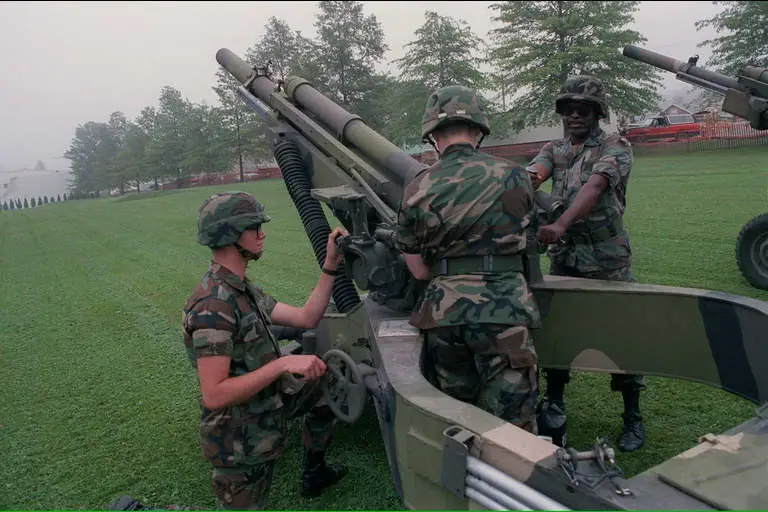

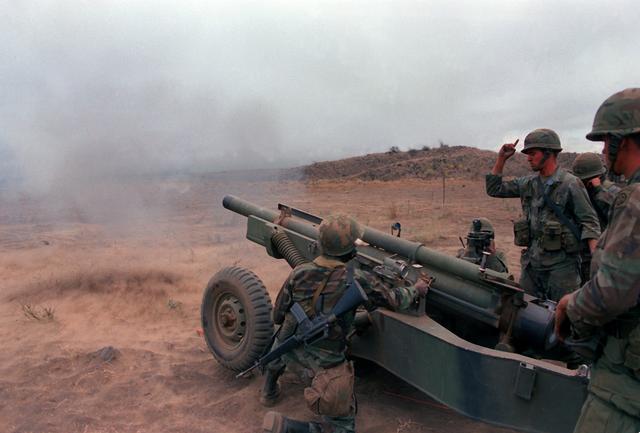

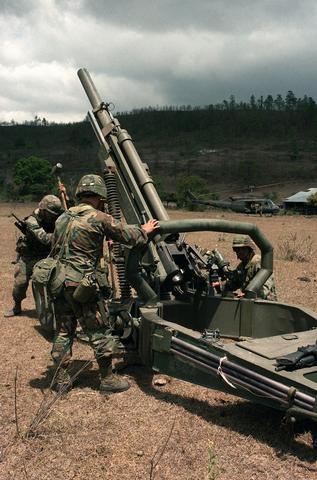

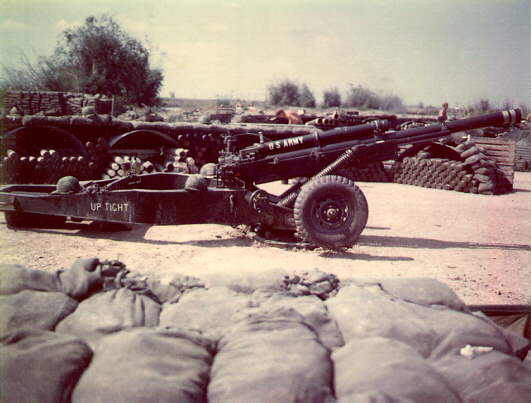

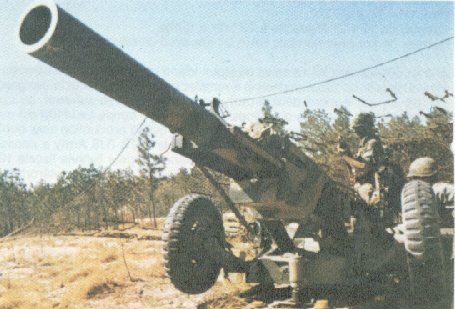

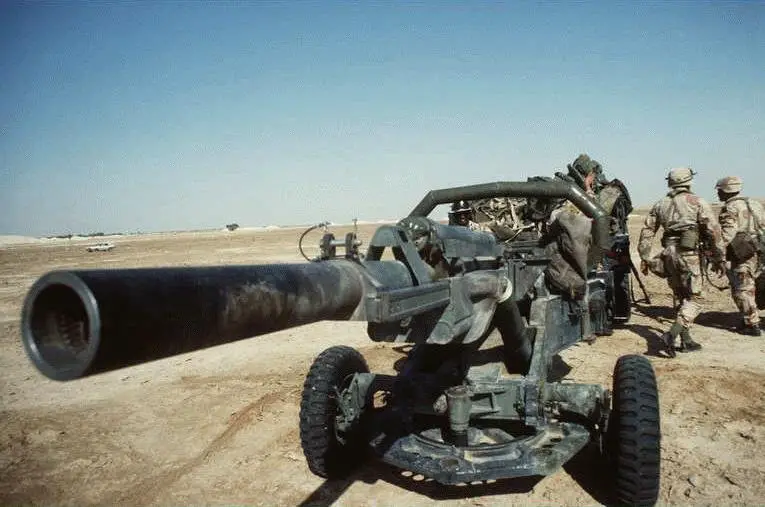

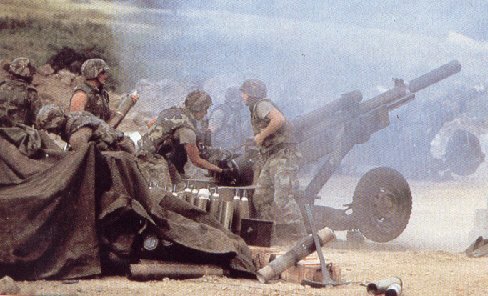

M-102_obusier_1.jpg (42639 bytes) M-102_obusier_2.jpg (50714 bytes) M-102_obusier_3.jpg (53687 bytes) M-102_obusier_4.jpg (65439 bytes) M-102_obusier_5.jpg (36894 bytes)
From Internet From Internet From Internet From Internet From Internet
From Internet From Internet From Internet From Internet From Internet
From Internet From Internet From Internet From Internet From Internet

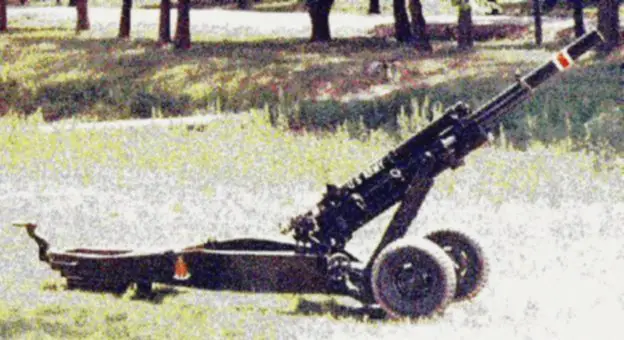

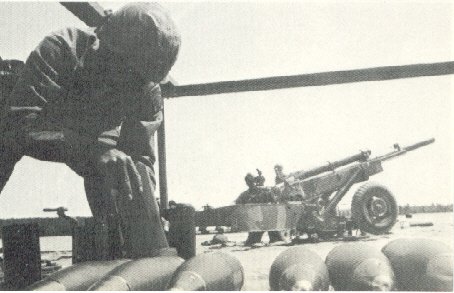

a M-102_obusier_6.jpg (30814 bytes) a M-102_obusier_7.jpg (65953 bytes) a
