Description
A la différence de bien des armes de ce type, le M16A1 actuel a des origines commerciales. Dû au prolifique concepteur Eugene  Stoner, et produit par la firme Armalite , il apparut au milieu des années cinquante sous le nom de AR-10. Il utilisait alors des munitions de calibre 7,62 mm : lorsque la cartouche Fireball de 5,56 mm fut mise en circulation, il fut simplement redessiné afin de pouvoir l'employer, et devint l'Armalite AR-15. La nouvelle arme participa à une vaste compétition qui devait aboutir au choix d'un nouveau fusil réglementaire pour l'armée américaine. mais les ventes avaient déjà commencé : l'armée britannique fut l'une des premières à se placer dans les rangs, faisant l'acquisition d'un lot de dix mille AR-15, imitée peu après par l'armée américaine. C'était en 1961, et peu après l'arme remporta haut la main la compétition et devint le M16. LA Colt Firearms Company signa un contrat de production et de vente avec Armalite, et assura désormais la fabrication, ce qu'elle fait encore aujourd'hui : mais le M16A1 actuel reste malgré tout un produit " Armalite". Le M16 devint le M16A1 en 1966, avec l'adjonction d'un mécanisme de verrouillage de culasse mis au point en tenant compte de l'expérience vietnamienne. Depuis lors il est resté une sorte de AK-47 du monde occidental : comme lui, il a été fabriqué à des centaines de milliers d'exemplaires et vendu dans le monde entier. Il en existe de nombreuses versions, qui vont de la classique variante " mitrailleuse légère ", avec un bipied et canon lourd, au modèle à canon raccourci employé par les forces spéciales ; il existe même sous forme de pistolet-mitrailleur. En dépit de toutes ces modifications, le M16A1 est resté étonnamment semblable au premier AR-15. On peut tout au plus signaler certains changements de détail, et l'emploi désormais systématique d'un chromage des parties intérieures, afin de faciliter le nettoyage. Le M16A2 de création plus récente; de canon plus lourd, il a été modifié afin de pouvoir tirer la SS109, la cartouche de 5,56 mm de l'OTAN. Le M16A fonctionne par emprunt de gaz et a recours à un système de verrouillage par culasse rotative, comme la quasi totalité des armes de ce genre. Une poignée de transport au-dessus de la boîte de culasse sert aussi à l'installation d'une hausse; la garniture est entièrement en nylonite. Bien que que réalisé selon des techniques de production de masse, le M16A1 n'a pas cette apparence bon marché de bien de ses concurrents , et possède ce fini soigné qui fait l'arme de qualité. On peut lui adjoindre de nombreux accessoires , par exemple le M203, un lance-grenades, qui se fixe à l'avant sous le fût et tire des munitions de 40 mm. Le M16A1 et ses variantes semblent devoir être produits pendant de longues années encore. La Corée du Sud, les Philippines et Singapour fabriquent l'arme sous licence, et une douzaine de nations l'on adoptée depuis plusieurs années, et d'autres l'ont également adoptée.
Variantes :
Aucune
Munitions
5,56 x 45 mm NATO
a
a
Caractéristiques
  • Longueur : 1 000 mm
  • Poids : 5,78 kg
  • Longueur du canon : 510 mm
  • Chargeur de 30 coups
  • En production depuis 1991
  • Cadence de tir : 700 cps/mi
Marquage
"COLT M16A2 PROPERTY OF U.S.GOVT CAL 5.56 MM" le n° de série est gravé sur le côté gauche de l'arme au-dessus de l'emplacement du chargeur.
Sécurité
Le cran de sûreté est à trois positions et est placé à gauche au-dessus de la poignée pistolet. Les trois positions sont : Sécurité, coup par coup et automatique.

Identification
Help me to find line drawing about this weapon
Canon
La première moitié du canon est sans protection, sur la deuxième moitié on trouve un garde  main en bakélite. Sa forme est plus mince à l'avant et s'élargit vers l'arrière. Le cran de mire a une forme de triangle, avec une angle droit à l'avant.
Carcasse
Sur la partie avant de la carcasse, on trouve l'emplacement du chargeur , celui est recourbé dans le bas vers l'avant. Sur la partie supérieur de la carcasse on trouve une poignée de transport qui couvre toute la partie supérieur et qui contient également le système de visée avec la hausse. Le cran de sûreté se trouve du côté gauche de l'arme. Le pontet est placé entre l'emplacement du chargeur et la poignée pistolet. La gâchette est placée à l'arrière du pontet. La poignée d'armement est placée à l'arrière de la carcasse., dans sa partie supérieur.
Crosse
est en bakélite, pas de forme particulière.
Poignée de tir
est en bakélite et inclinée vers l'arrière . Des découpes pour les doigts sont dessinées dans la partie avant, une petite dans la partie haute et une plus grande dans la partie basse.

Points marquants pour la reconnaissance

1. Cache flamme au bout du canon.
2. Cran de mire à la base du canon monté sur un support rn V.
3. Garde main en bakélite, qui s'élargit du canon vers la carcasse.
4. Poignée de transport au centre de la partie supérieure de la carcasse.
5. Poignée d'armement du côté droit de la carcasse, en forme de petit ergot.
6. Emplacement du chargeur juste devant le pontet.
7. Poignée pistolet en bakélite, incliné à 45°.
8. Crosse en bakélite.
a
a
a





Galerie de photos

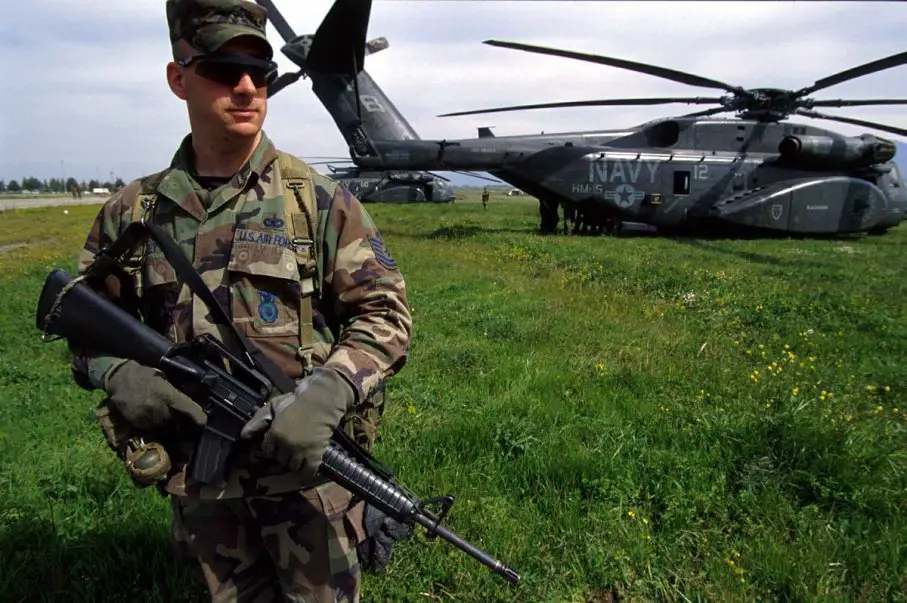

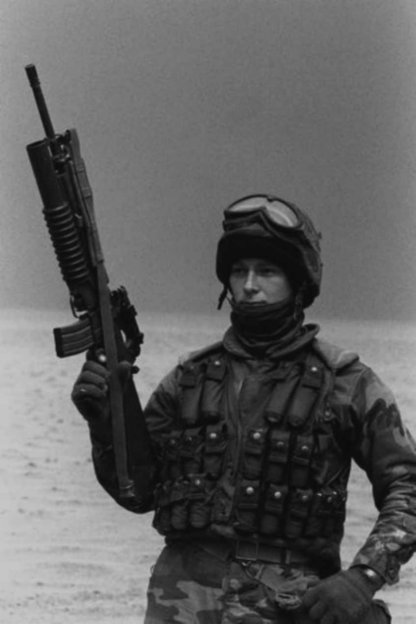

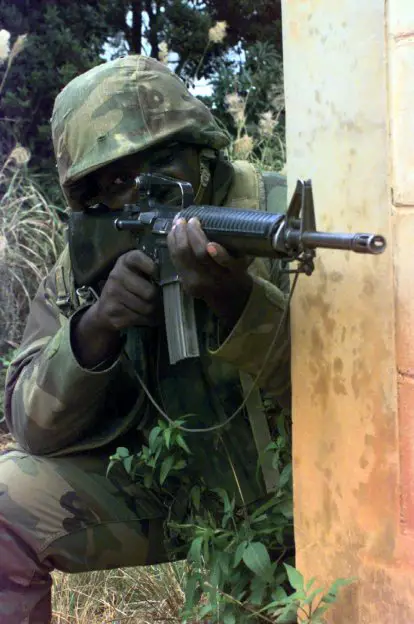

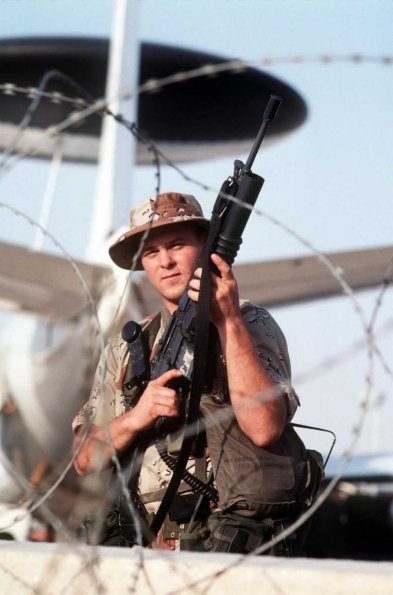

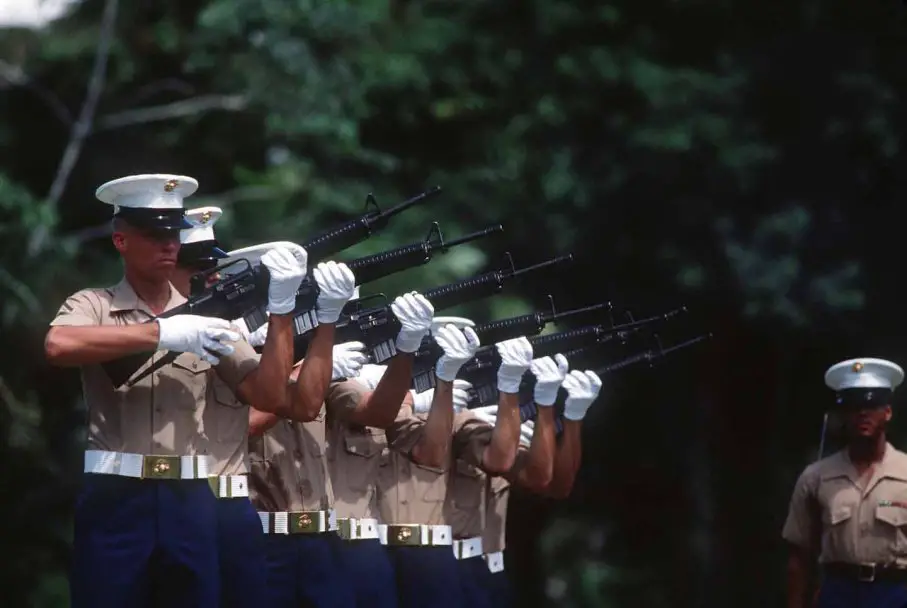

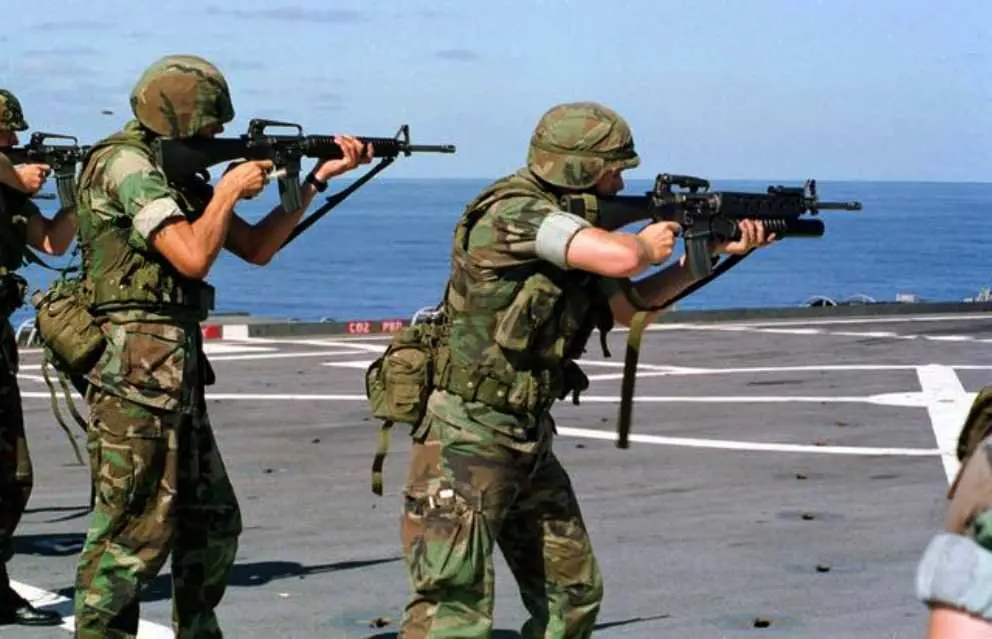

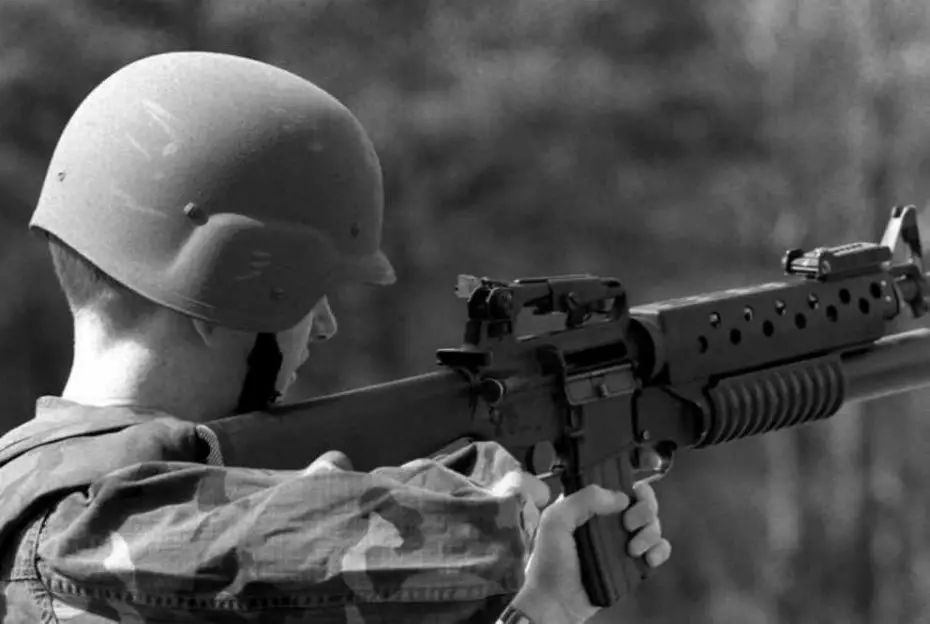

M16_USA_01.jpg (71478 bytes) M16_USA_02.jpg (168725 bytes) M16_USA_03.jpg (73716 bytes) M16_USA_04.jpg (40730 bytes) M16_USA_05.jpg (93771 bytes)
From Internet From Internet From Internet From Internet From Internet

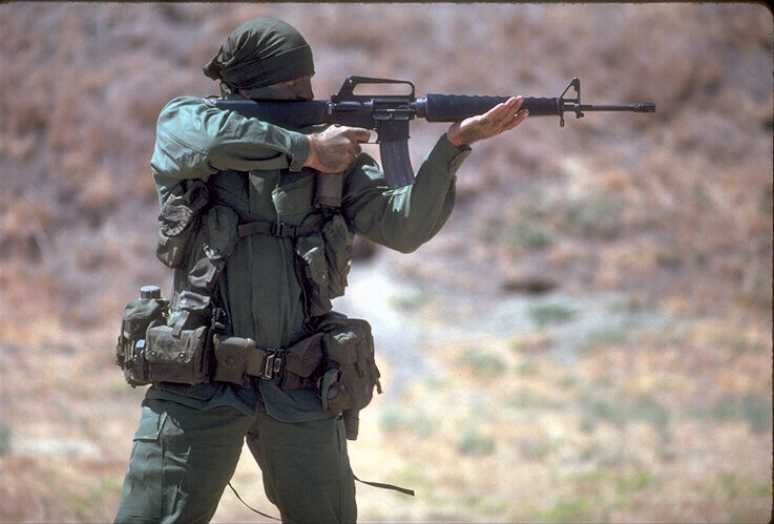

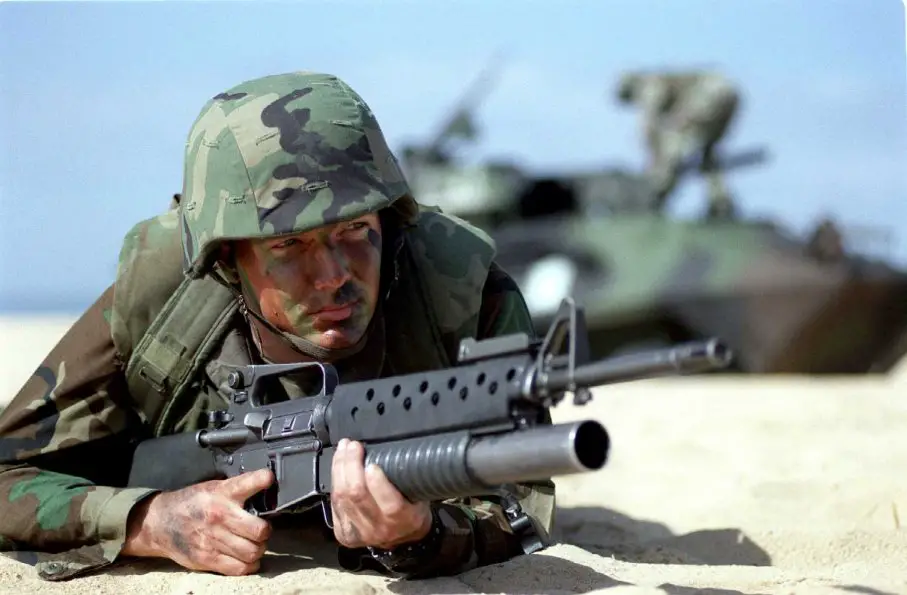

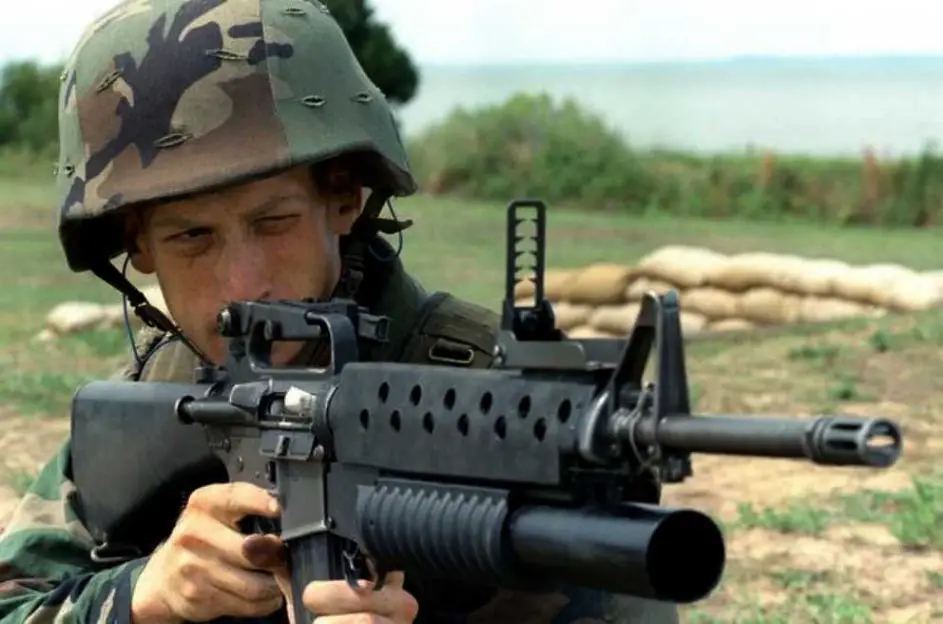

M16_USA_06.jpg (90077 bytes) M16_USA_07.jpg (39728 bytes) M16A2_USA_16.jpg (84773 bytes) M16A2_USA_17.jpg (67694 bytes) M16A2_USA_15.jpg (73980 bytes)
From Internet From Internet From Internet From Internet From Internet
M16A2_USA_01.jpg (140941 bytes) M16A2_USA_02.jpg (96372 bytes) M16A2_USA_03.jpg (127248 bytes) M16A2_USA_04.jpg (60452 bytes) M16A2_USA_05.jpg (127994 bytes)
From Internet From Internet From Internet From Internet From Internet
M16A2_USA_06.jpg (69811 bytes) M16A2_USA_07.jpg (110288 bytes) M16A2_USA_09.jpg (59489 bytes) M16A2_USA_08.jpg (83712 bytes) M16A2_USA_10.jpg (31748 bytes)
From Internet From Internet From Internet From Internet From Internet

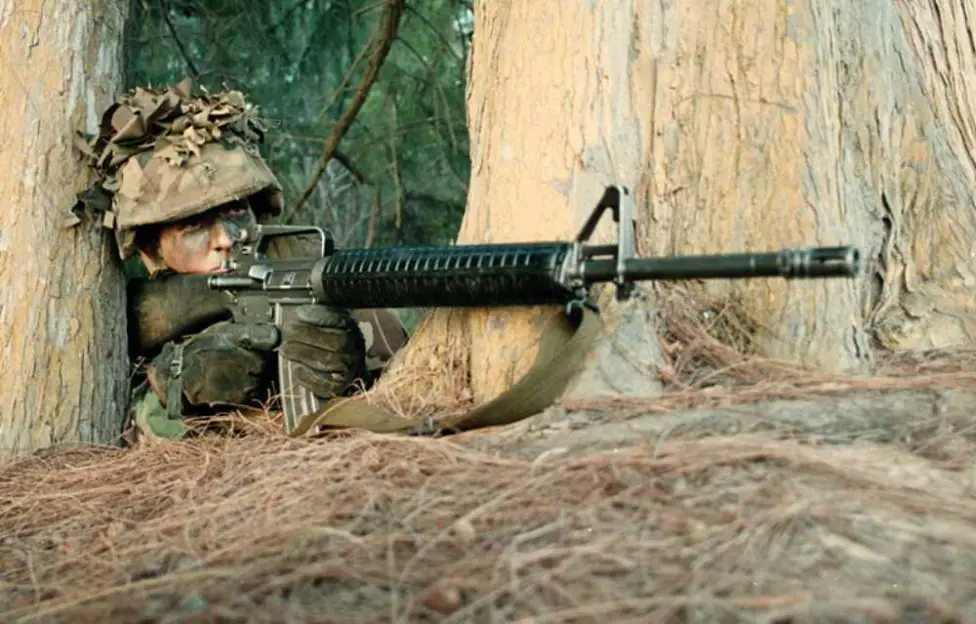

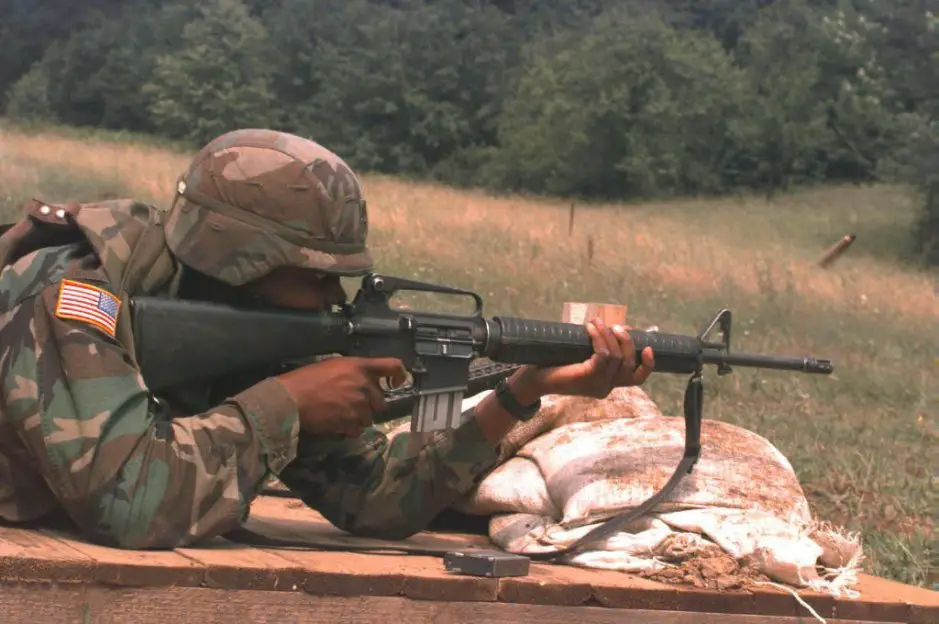

M16A2_USA_11.jpg (109719 bytes) M16A2_USA_12.jpg (105426 bytes) M16A2_USA_13.jpg (127741 bytes) M16A2_USA_14.jpg (86418 bytes) a
From Internet From Internet From Internet From Internet a
