1. Description 2. Identification 3. Détails à observer 4. Photos - Pictures
Etats-Unis United States
M4 Colt Commando Fusil d'assaut automatique - Automatic combat rifle








Subscribe to Army Recognition Pictures DataBase 100 Euro per year/par an
Visit the new web site / Visitez le nouveau site
Army Recognition
http://www.armyrecognition.com



Description
Le Colt Commando ou la version moderne M4 est essentiellement une version plus maniable du M16, qui a été conçue en vue du Vietnam. Mécaniquement, il est identique au M16, mais possède un canon plus court, dont la longueur est réduite de moitié; Ce raccourcissement diminue légèrement la vitesse initiale et a un effet assez sérieux sur la précision à longue portée. Il occasionne aussi une très considérable flamme de bouche, ce qui a rendu nécessaire l'adjonction d'un cache-flamme de 10 cm qui peut en cas de besoin, être dévissé. Le Colt Commando M4 a une crosse télescopique qui peut être allongée quand on désire épauler l'arme, et en dépit des limitations dans la  précision dues à son canon court, il se révéla efficace au Vietnam où il fût utilisé par les Special Forces américaines. On croit qu'il fut aussi utilisé de façon limitée par le Special Air Service britannique. Sa précision réduite classe cette arme parmi les mitraillettes mais, compte tenu de sa similitude avec le M-16 et du fait qu'il tire la même cartouche, il est inclut parmi les fusils d'assaut.
Variantes :
Aucune
Munitions
5,56 x 45 mm NATO
a
a
a
Caractéristiques
  • Longueur : 840 mm
  • Poids : 2,54 kg
  • Longueur du canon : 368 mm
  • Chargeur de 20 ou 30 coups
  • En production depuis 1984
  • Cadence de tir : 700 - 1.000 cps/mi
Marquage
" COLT FIREARMS DIVISION COLT INDUSTRIES HARTFORD CONN USA " sur le côté gauche . " COLT  M4 CAL 5.56mm " et n° de série sur le côté gauche de l'arme au-dessus de l'emplacement du chargeur
Sécurité
Le cran de sûreté est à trois positions et est placé à gauche au-dessus de la poignée pistolet. Les trois positions sont : Sécurité, coup par coup et automatique.

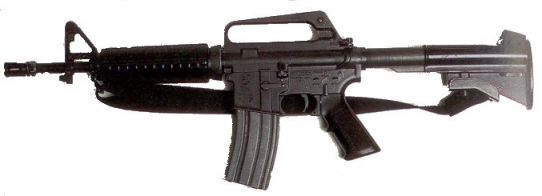

Identification
Help me to find the line drawing about this weapon.
Canon
Le canon est très court, avec une protection en bakélite sur les 2/3 et une cache flamme très important à l'avant. Juste au-dessus de l'avant du canon, on trouve le guidon, qui est placé sur un socle en forme de V.
Carcasse
est en métal, avec une tige droite téléscopique sur la partie supérieure et un bloc en v sur la partie inférieure.
Crosse
Sur la partie supérieure à lavant de la carcasse, on trouve le système de visée qui sert également de poignée de transport. L'emplacement du chargeur est à l'avant, avec la gâchette dans le prolongement du porte chargeur et de la poignée pistolet. Celle-ci forme un bloc avec la carcasse de l'rame. la détente est située à l'arrière de l'ensemble pontet. Derrière la poignée de transport et sans son prolongement, on trouve le levier d'armement qui a une forme de T. Le levier de sécurité qui a trois positions se trouve du côté gauche de l'arme, juste au-dessus de la poignée de tir.
Poignée de tir
est en bakélite et inclinée vers l'arrière . Une vis de fixation est placée dans la partie inférieure et à l'avant. Elle est striée de chaque côté.

Points marquants pour la reconnaissance

1. Canon très court.
2. Mire du canon en forme de V.
3. Garde main très court.
4. Poignée de stabilisation dans la partie inférieure du centre du garde main.
5. Emplacement du chargeur devant le pontet.
6. Pontet de forme rectangulaire, intégré dans la carcasse de l'arme
7. Poignée pistolet incliné à 45°, avec l'avant creusé pour l'emplacement des doigts.
8. Crosse très courte, elle a une forme de tube avec une petite forme de triangulaire dans la partie inférieure.
a
a
a
a





Galerie de photos

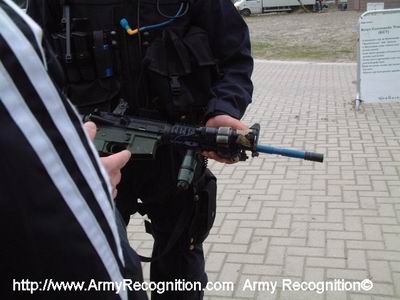

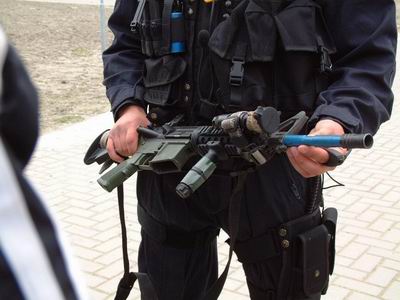

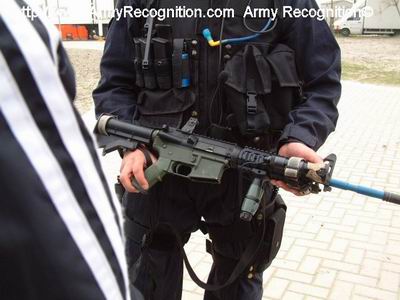

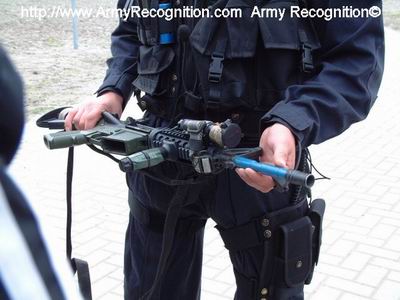

M4_Colt_Commando_USA_01.jpg (62642 bytes) M4_Colt_Commando_USA_02.jpg (66214 bytes) M4_Colt_Commando_USA_03.jpg (61327 bytes) M4_Colt_Commando_USA_04.jpg (64902 bytes)
Army Recognition Team Copyright Army Recognition Team Copyright Army Recognition Team Copyright Army Recognition Team Copyright
