Description
La M60 est une arme automatique dont l'origine remonte à la fin de la Seconde Guerre mondiale où elle portait la dénomination de T44. Sa conception fut très largement influencée par les nouvelles armes automatiques allemandes : l'alimentation en munitions est directement copiée sur celle de ma MG42; la  culasse et le verrouillage furent copiée sur le révolutionnaire Fallschirmjägergewehr 42 de 7,92 mm. La T44 et sa version de production la M60 font un usage très  important de tôles embouties et de plastique. Les premiers exemplaires furent prêts pour le service dans l'US Army à la fin des années cinquante.  Ces premiers exemplaires ne furent pas un succès. peu maniables, certains détails laissaient à désirer, ainsi le changement de canon impliquait le démontage de la moitié de l'arme. Ces premiers défauts furent progressivement éliminés et la M60 est maintenant une arme aussi efficace que n'importe quelle autre. mais beaucoup de soldats continuent à affirmer qu'ils n'apprécient pas cette arme en raison de son manque de maniabilité. Néanmoins, la M60 est maintenant la première arme automatique de l'US Army et sert à de nombreuses fonctions. Dans sa forme originale comme appui feu de section, la M60 est équipée d'un bipied en tôle ajourée fixé juste derrière la bouche du canon. Dans ce rôle de fusil mitrailleur, elle est transportée à l'aide d'une poignée trop mince pour le poids de l'arme et qui cisaille rapidement les doigts, d'autant plus qu'elle n'est pas placée au centre de gravité de l'arme. C'est pourquoi beaucoup de soldats préfèrent utiliser la bretelle, et l'arme est souvent utilisée en mouvement calée à la bretelle. Toujours comme fusil-mitrailleur, la M60 est également un peu lourde, mais elle est remplacée par la M249 Minimi de 5,56 mm dans l'US Army. Comme mitrailleuse, la M60 peut-être montée sur un tépied ou articulée sur un axe à bord d'un véhicule. quelques versions spéciales ont été construites  : la M60C à longue portée pour le tir à partir d'hélicoptère. La M60D sans crosse pour l'installation à bord d'hélicoptères d'attaque et de véhicules. La M60E2 est une variante plus compliquée utilisée en mitrailleuse coaxiale sur les véhicules blindés. La m60, durant toute sa carrière, a été construite par la Saco Defense Systems, filiale de la Maremount Corporatio, qui annonçait toujours la sortie de la véritable version fusil-mitrailleur de la M60. Finalement la firme réalisa ce qu'elle appelle le Maremount Lightweight Machine-Gun, qui est la M60 très modifiée, afin d'en diminuer le poids et d'en améliorer la maniabilité. Le bipied a été reculé, une poignée avant ajoutée et le mécanisme d'emprunt des gaz simplifié. Le résultat est incontestablement une arme plus légère et plus maniable que l'originale, bien qu'elle ne soit utilisable que comme fusil-mitrailleur. La nouvelle version a été en évaluation dans plusieurs armées.
Variantes :
Aucune
Munitions

7,62 x 51 mm NATO
a
a

Caractéristiques
 1 Longueur : 1100 mm
 2. Poids :  10,51 kg
 3. Longueur du canon : 560 mm
 4. Alimentations : par bande à maillons détachables
 5. Vitesse de tir : 550 cps/min
 6. En production depuis 1960
Marquage
"Machine Gun 7,62 mm M60 Saco Defense Division Maremont corp USA" or " Saco-Lowell SHOPS USA" placé sur couvercle d'alimentation
Sécurité
Une sécurité à deux positions est placée sur le côté gauche de la poignée de tir. Il n'y pas de sélecteur de tir, cette arme tire uniquement en automatique.

Identification
Help me to find the line drawing about this weapon.
Canon
 Le canon dispose d'un long cache flamme, avec des ouvertures horizontales. Une grande mire de tir est placée au-dessus du canon au début du cache flamme, elle a une forme de V, avec la pointe vers le haut. Juste en-dessous , on trouve le tube d'évacuateur des gaz, ainsi que le bipied, composé de deux pieds larges, dans lesquels sont découpées des trous de forme circulaire.
Carcasse
est composée de deux parties, une grosse plaque cylindrique, avec à sa base la poignée de transport, en forme de U, ouvert à l'arrière. La partie supérieur est entourée d'un cylindre de plastique noir. La deuxième partie, est constituée par le mecanisme d'alimentation et de tir, avec le couvercle d'alimentation. La poignée d'armement se trouve à droite.
Crosse
est en plastique noir, et a une forme de V, des stries horizontales sont dessinées sur toute la hauteur
Poignée de tir
est placée sur la partie inférieur , et au début de la deuxième partie de la carcasse. Sur la poignée sont dessinées des lignes horizontales, le pontet qui entoure la gachette est de forme rond

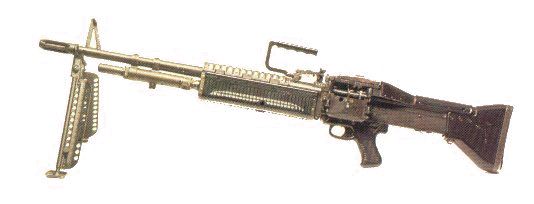

Points marquants pour la reconnaissance

1. Cran de mire au bout du canon, monté sur un support en forme de V.
2. Long cache flamme au bout du canon.
3. La partie supérieure de l'avant du canon est entouré d'une grille de protection.
4. Poignée d'armement formé d'un petit cylindre placé du côté droit de la carcasse.
5. Crosse en plastique noir, droite sur la partie supérieure avec des stries sur les côtés.
6. Biepied placé à l'avant du canon, avec des troues sur toute la longueur.
7. Poignée pistolet incliné à 45°
8. La partie supérieure de la crosse est droite
a
a





Galerie de photos

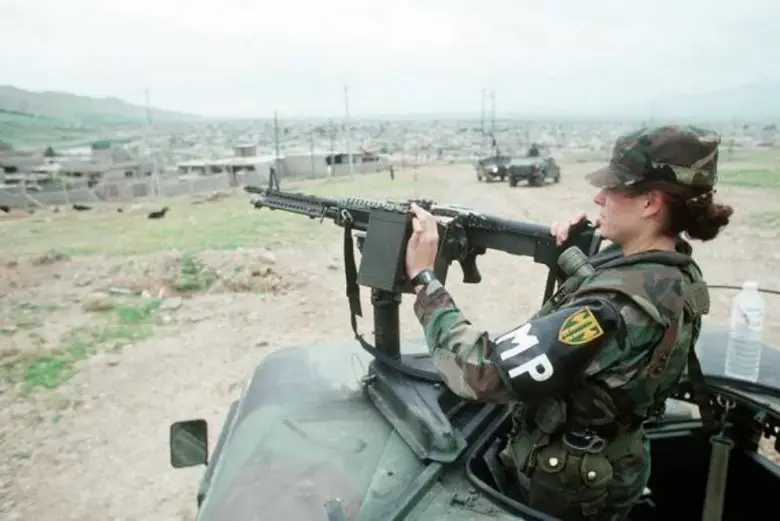

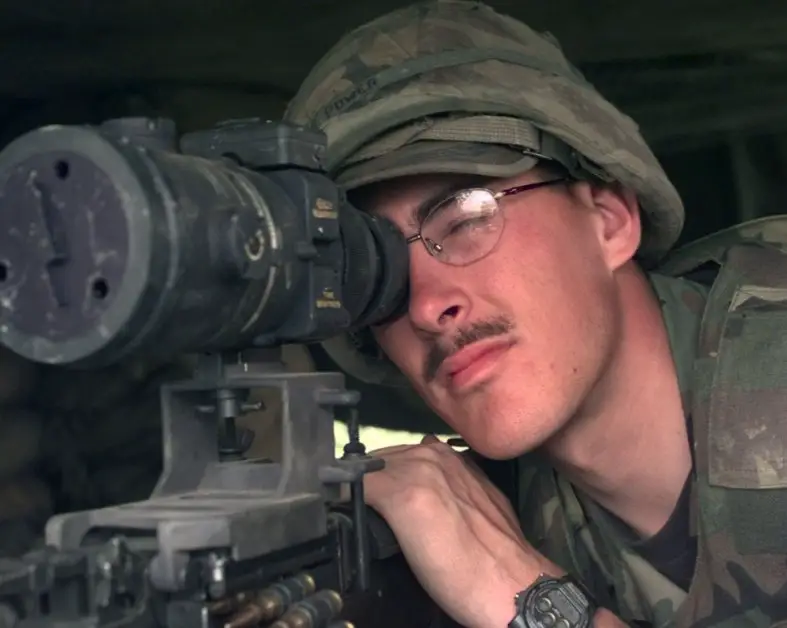

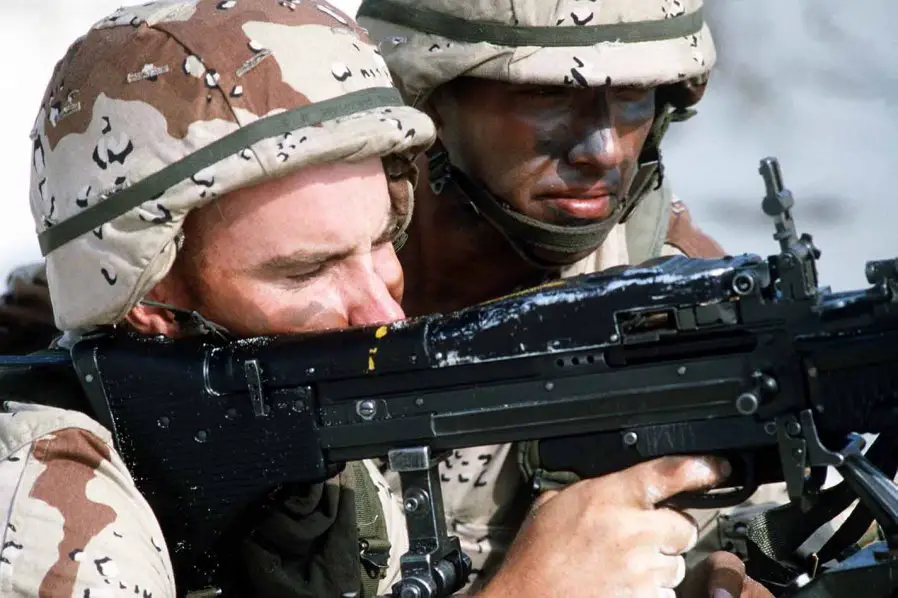

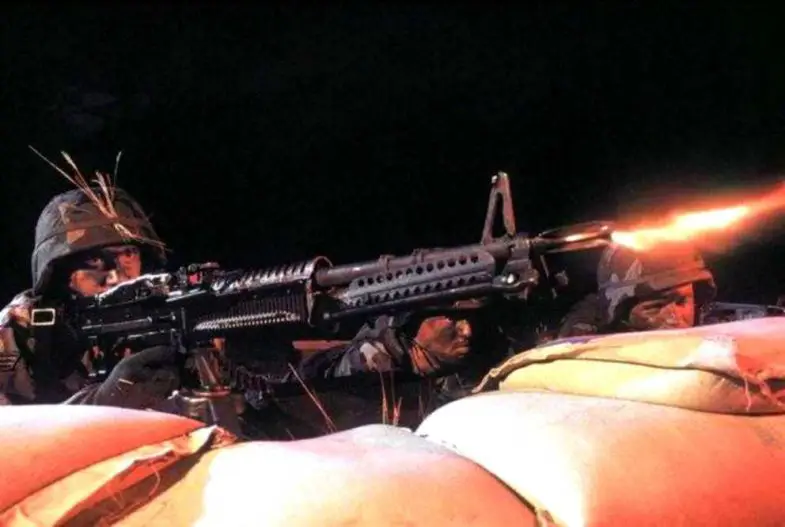

M60_MITRAILLEUSE_USA_01.JPG (107291 bytes) M60_MITRAILLEUSE_USA_02.JPG (60573 bytes) M60_MITRAILLEUSE_USA_03.JPG (67062 bytes) M60_MITRAILLEUSE_USA_18.jpg (67593 bytes) M60_MITRAILLEUSE_USA_04.JPG (63096 bytes)
From Internet From Internet From Internet From Internet From Internet

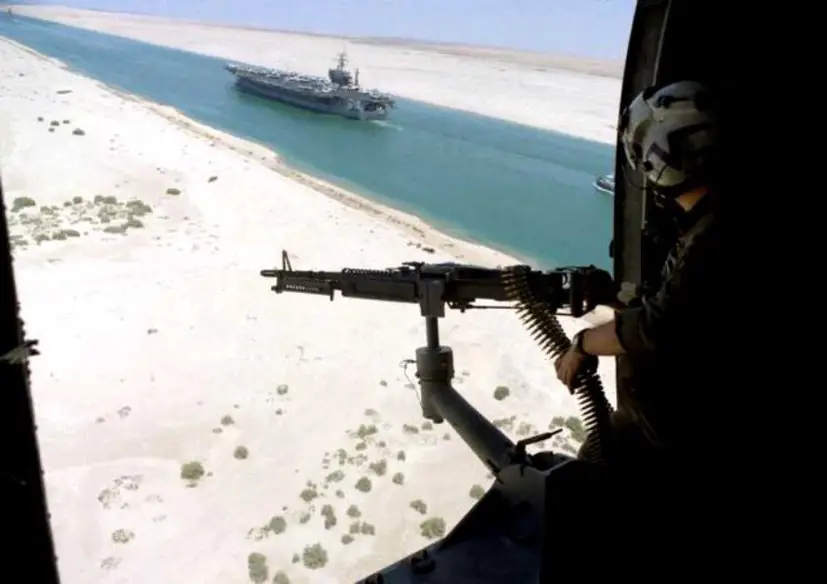

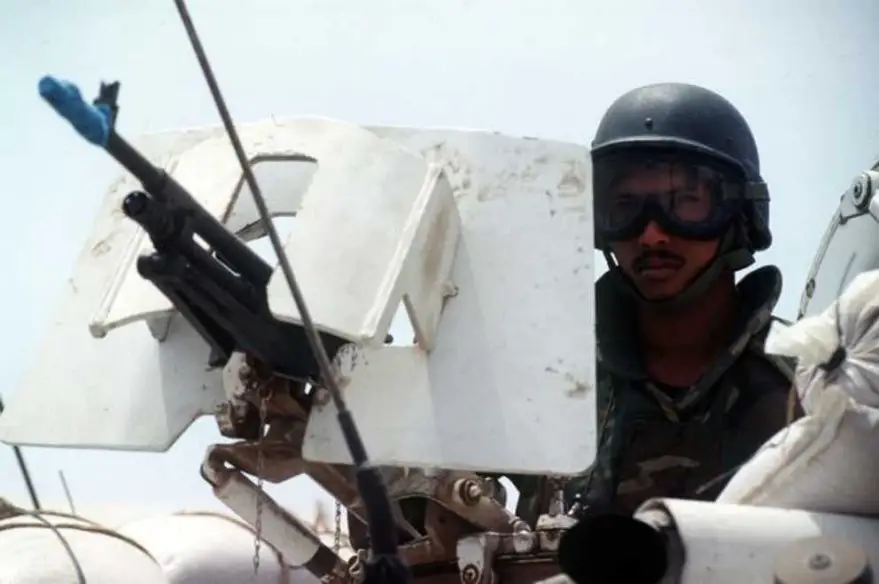

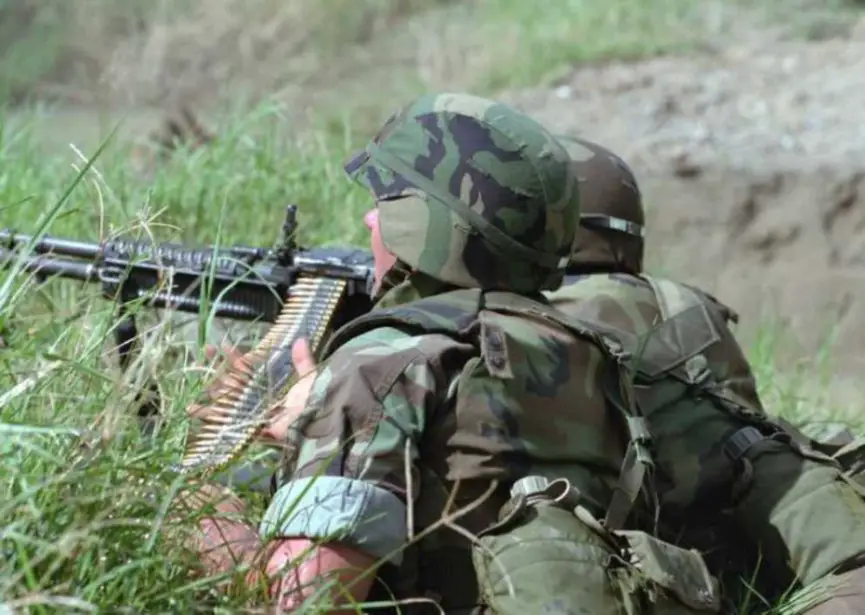

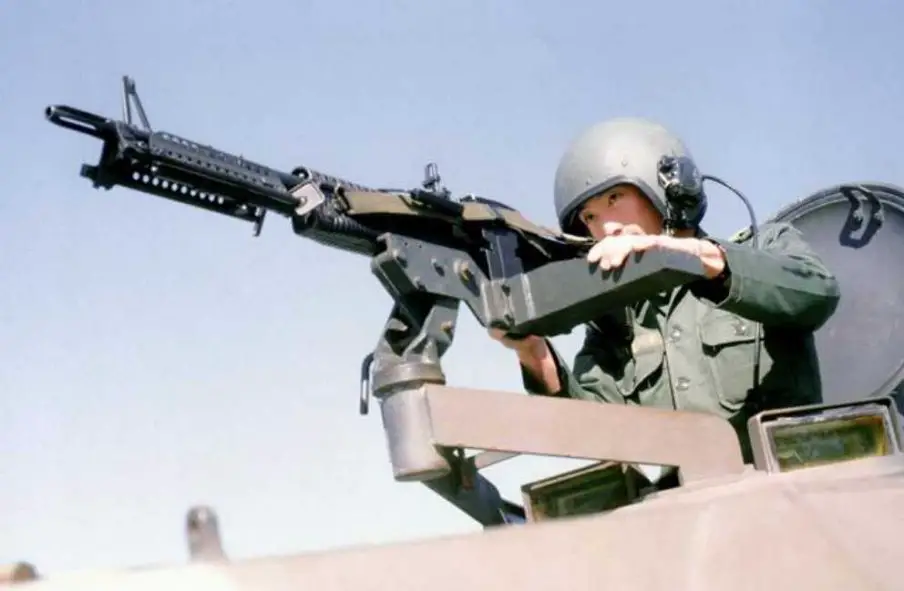

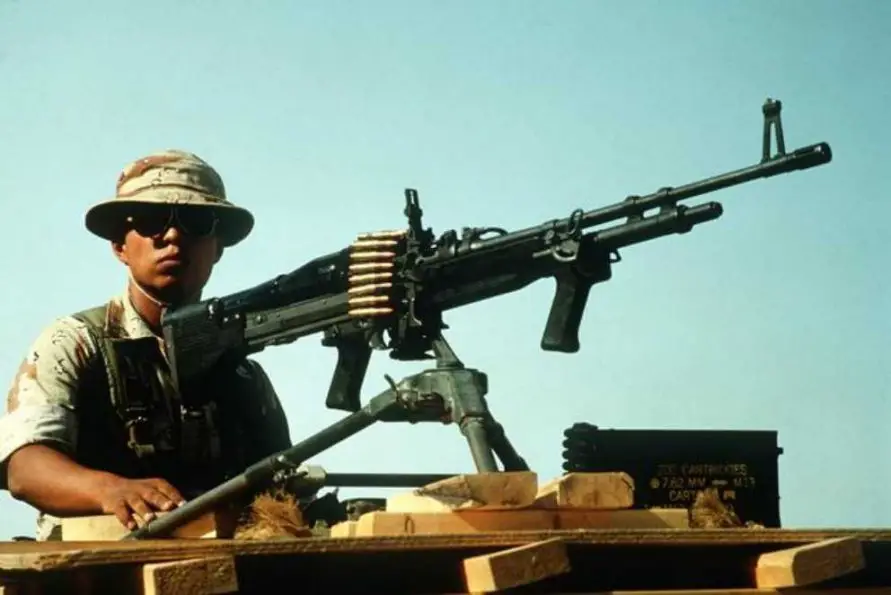

M60_MITRAILLEUSE_USA_05.jpg (59566 bytes) M60_MITRAILLEUSE_USA_06.jpg (55065 bytes) M60_MITRAILLEUSE_USA_07.jpg (67105 bytes) M60_MITRAILLEUSE_USA_17.jpg (94618 bytes) M60_MITRAILLEUSE_USA_08.jpg (56742 bytes)
From Internet From Internet From Internet From Internet From Internet

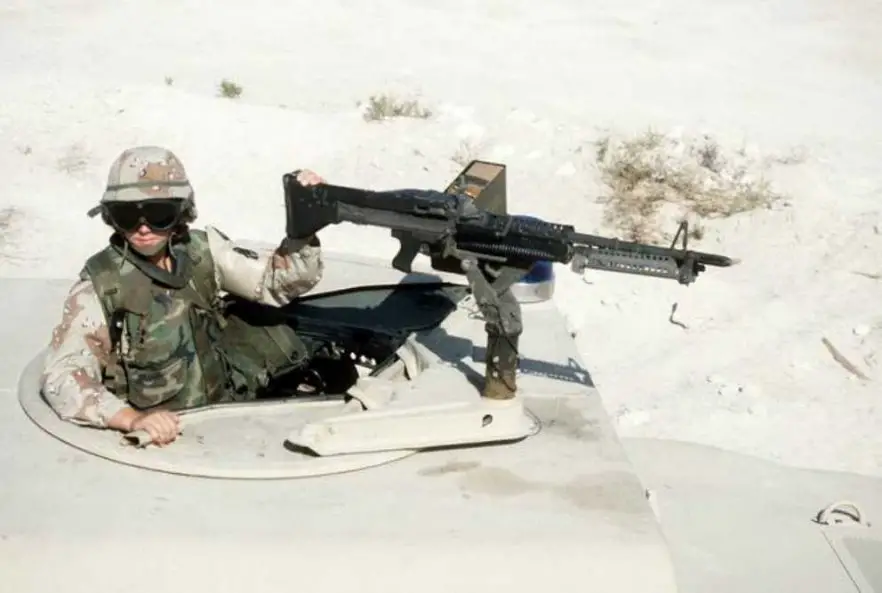

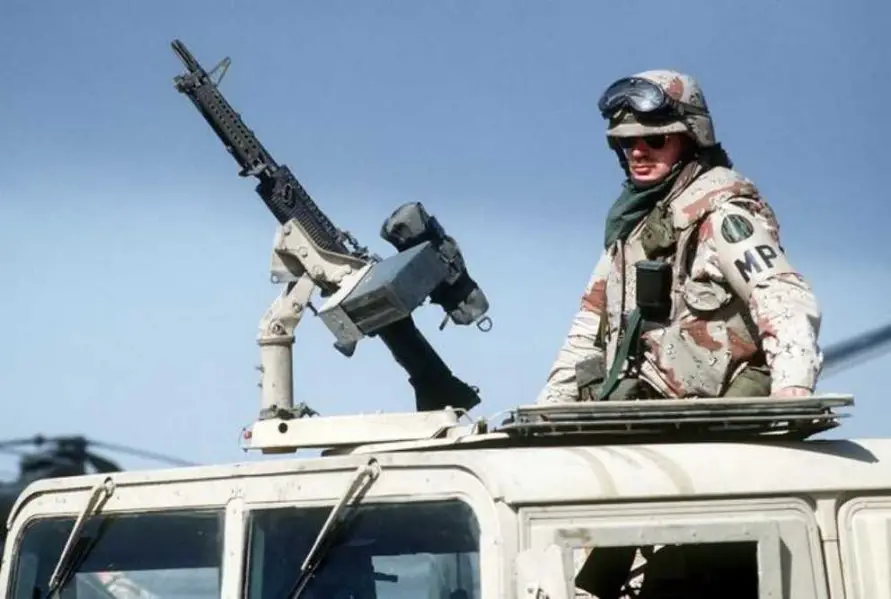

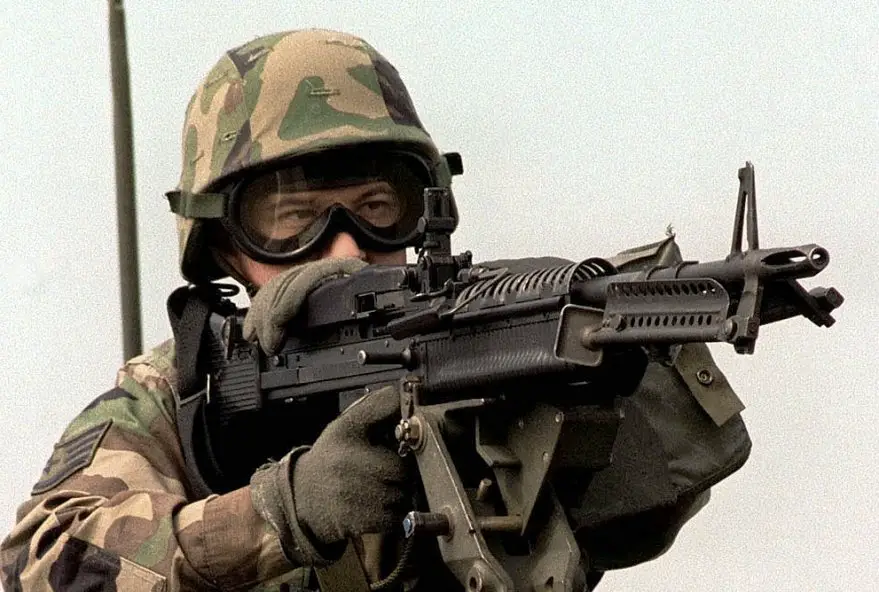

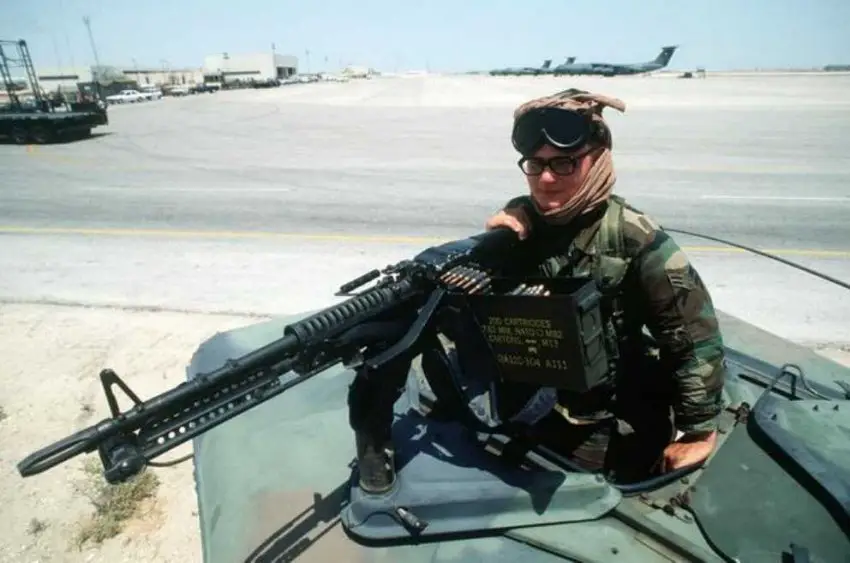

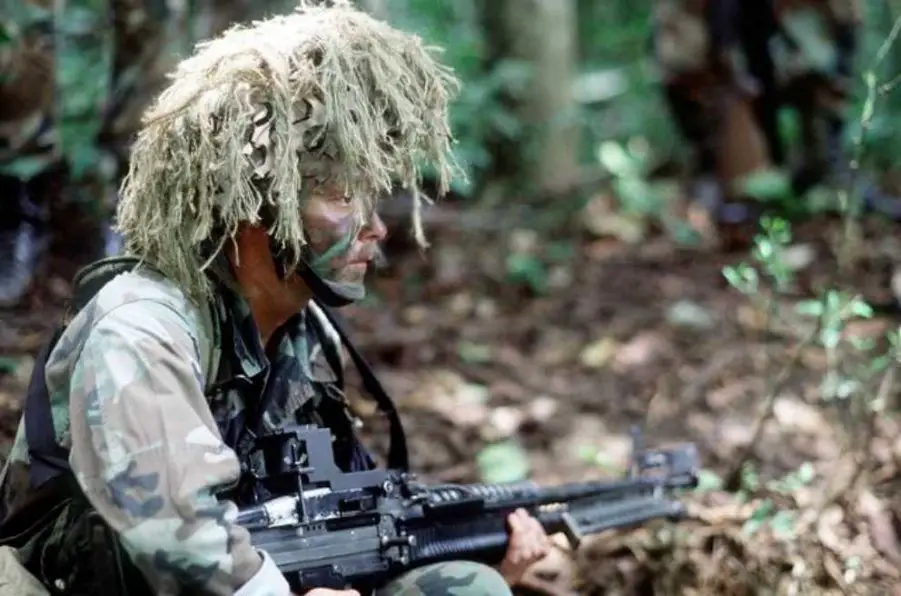

M60_MITRAILLEUSE_USA_09.jpg (72336 bytes) M60_MITRAILLEUSE_USA_10.jpg (123889 bytes) M60_MITRAILLEUSE_USA_11.jpg (97295 bytes) M60_MITRAILLEUSE_USA_16.jpg (77208 bytes) M60_MITRAILLEUSE_USA_12.jpg (64832 bytes)
From Internet From Internet From Internet From Internet From Internet

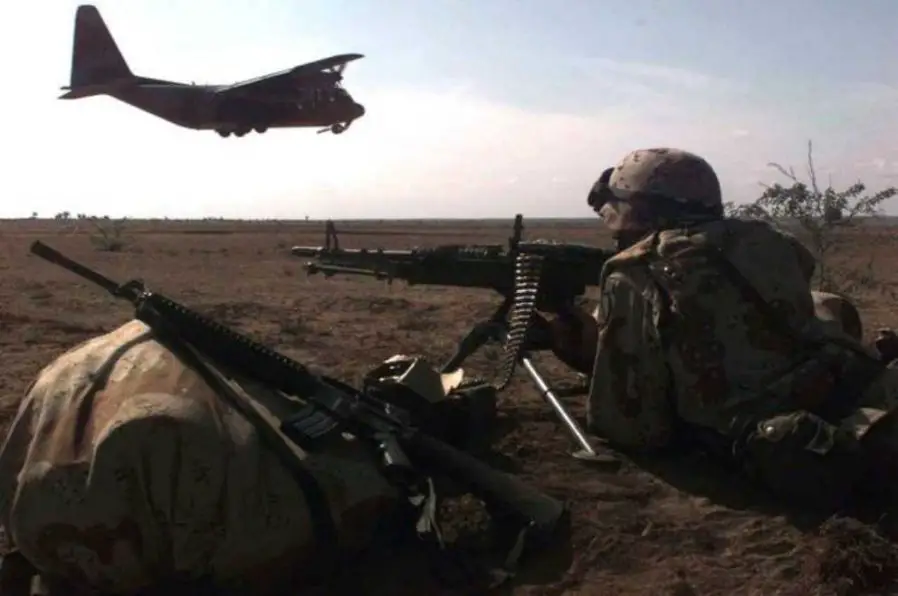

a M60_MITRAILLEUSE_USA_18.jpg (67593 bytes) M60_MITRAILLEUSE_USA_15.jpg (64965 bytes) M60_MITRAILLEUSE_USA_17.jpg (94618 bytes) a
a From Internet From Internet From Internet a
