1. Description 2. Identification 3. Détails à observer 4. Pictures - Photos
Etats-Unis United States
Patriot Missile








Subscribe to Army Recognition Pictures DataBase 100 Euro per year/par an
Visit the new web site / Visitez le nouveau site
Army Recognition
http://www.armyrecognition.com



Description
La mise au point du missile de défense antiaérienne tactique MIM-104 Patriot, qui a remplacé le Hawk et le Nike-Hercules, depuis 1965. La réalisation de l'arme a été confié à la raytheon Corporation, qui a sous-traité la fabrication du fuselage du missile et du lanceur à la martin-Marietta Aerospace, et celle du système IFF d'identification de cible à la Hazeltine Corporation. Les premiers tirs d'essai ont eu lieu en 1970, mais, pour des raisons diverses d'ordre financier et technique, la production en série n'a été autorisée que plus tard, et les premiers Patriot opérationnels n'ont pu être livrés qu'au début de 1983. Une batterie de Patriot compte normalement un système radar, un dispositif de contrôle d'intervention, un groupe électrogène, cinq lanceurs ( bien que chaque radar puisse e prendre en charge huit ), des véhicules et du matériel de soutien. Le radar AN/MPQ-53 est un appareil polyvalent qui assure la surveillance aérienne, la détection des cibles et le guidage des missiles. Grâce à sa connexion à un ordinateur, il fonctionne en temps partagé et peut remplacer neuf radars normaux à lui seul.. il est monté sur un semi-remorque équipé du tracteur standard de 5 t ( 6 x 6). le poste de commandement AN/MSQ-14 est une cabine adaptée sur la partie arrière d'un véhicule M816 (6 x 6); il abrite les deux opérateurs, l'ordinateur de contrôle des missiles et deux consoles de visualisation. Grâce à son logiciel, l'ordinateur contrôle toutes les opérations tactiques, de la programmation radar à l'évaluation de l'interception en passant parle choix de l'arme à engager et par son lancement. Plusieurs modes sont possibles : manuel, semi-automatique, automatique , mais le chef de tir peut reprendre le contrôle à tout moment. Le lanceur M901 est monté sur un semi-remorque équipé d'un groupe électrogène autonome également tracté par un véhicule de 6 x 5 de 5 t. Chaque missile est contenu dans une boîte qui sert de conteneur de transport et de tube de lancement. En déploiement tactique, les lanceurs sont dispersés au maximum. Ils communiquent avec le poste de commandement par liaisons radio protégées. Le missile lui-même est livré scellé. Il n'a besoin d'aucun entretien et sa durée de stockage est de cinq ans. en partant de la tête d'engin, on distingue le radôme, le radar semi-actif, l'ogive explosive, le système de propulsion et l'empennage, capable d'encaisser des fortes accélérations, ce qui, selon le fabricant, confère à l'engin une maniabilité supérieur à celle de tout avions. Sa propulsion est assurée par un moteur à un étage à carburant solide Thiokol TX-486 lui permettant une vitesse maximale de Mach 3. Sa tête explosive très puissante et son système unique de TVM (suivi de la cible par le missile, lui-même en contact permanent avec l'ordinateur au sol) permettront à l'armée américaine de détruite tout type d'objectif, quelles que soient son altitude et sa vitesse. En 1979, les États-Unis ont signé avec la Belgique, le Danemark, la France, la Grèce et les Pays-Bas un protocole devant permettre à ces pays d'acquérir le Patriot aux meilleures conditions pratiques et financières. Il est totalement opérationnel depuis la fin des années quatre-vingt.
Variantes :
Aucune
Armement
5 missiles "Patriot"
Pays Utilisateurs
États-Unis, l'Équateur, Egypte, Allemagne, Grèce, Israël, Maroc, Pays-Bas, Tunisie et Taiwan.
Poids de lancement
998 kg
Altitude minimale
?
Plafond
24.000 m
Vitesse du missile
Mach 3
Portée
60 km
Radar d'accompagnement
Radar AN/MPQ-53  monté sur camion

Identification
Missile

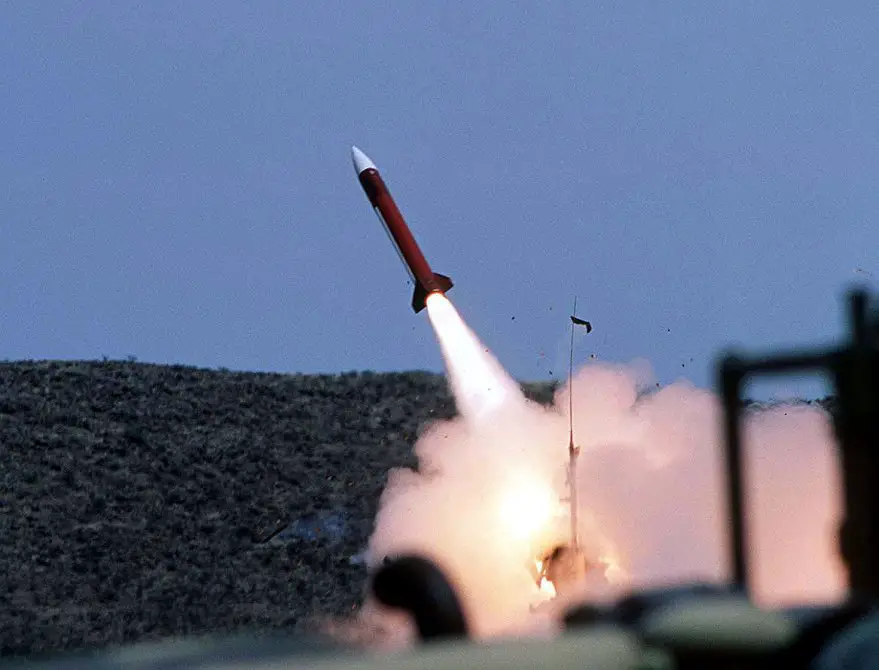

Le missile est un gros cylindre , avec l'avant pointu. A l'arrière du missile , on trouvent 4 ailerons .
Support missile

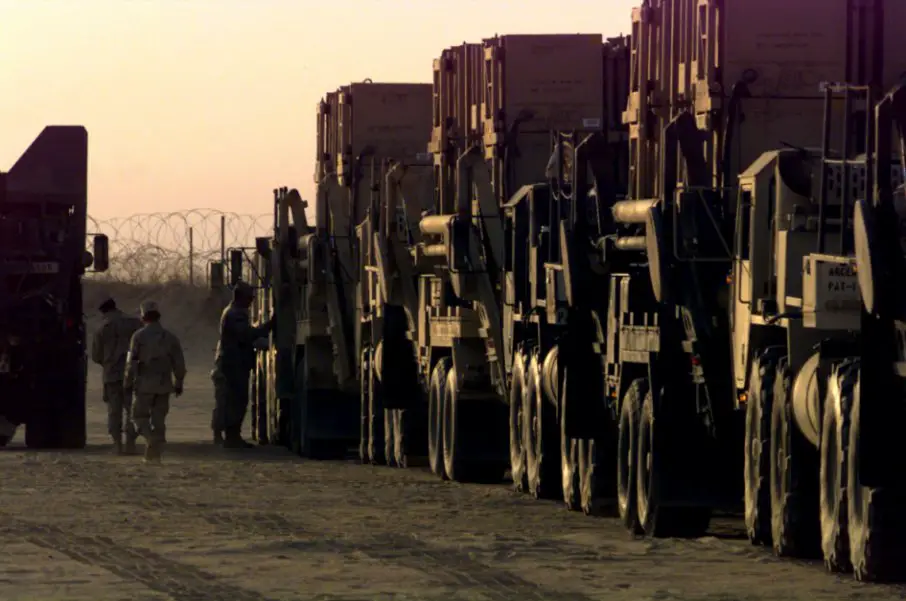

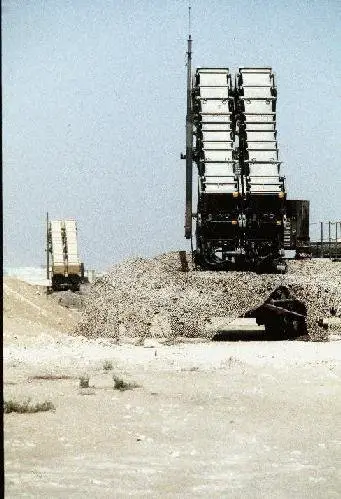

Les missiles sont placés sur un camion, ou un autre véhicule dans 4 boîtiers rectangulaires, qui sont striés sur les côtés.
Coque
Les boîtiers de missiles sont montés sur un châssis de camion. Sur la remorque, on trouve quatre pieds de stabilisation. A la base de chaque pied, on trouve une grande base de forme circulaire.
Train de roulement

est composé de quatre pneus sur l'arrière de la remorque.

Accessoires
Un système d'alimentation sous forme d'un gros bloc rectangulaire est placé à l'avant de la remorque.

Points marquants pour la reconnaissance

1. Bloc d'alimentation à l'avant de la remorque.
2. Quatre blocs rectangulaire à l'avant et à l'arrière des tubes lance missile.
3. Les tubes lance missile sont striés horizontalement sur tous les côtés.
4. On trouve deux bras de stabilisation à l'avant et à l'arrière de la remorque.
5. Un grand piston hydraulique est placé à gauche et à droite de l'arrière de la remorque pour la mise en batterie des missiles.
a





Galerie de photos

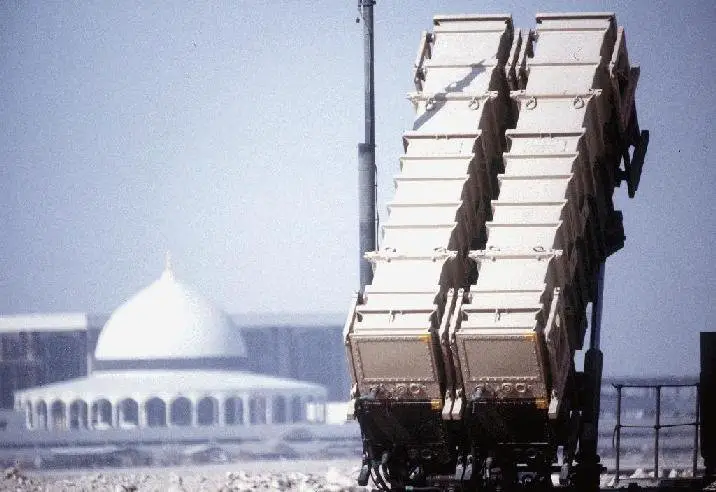

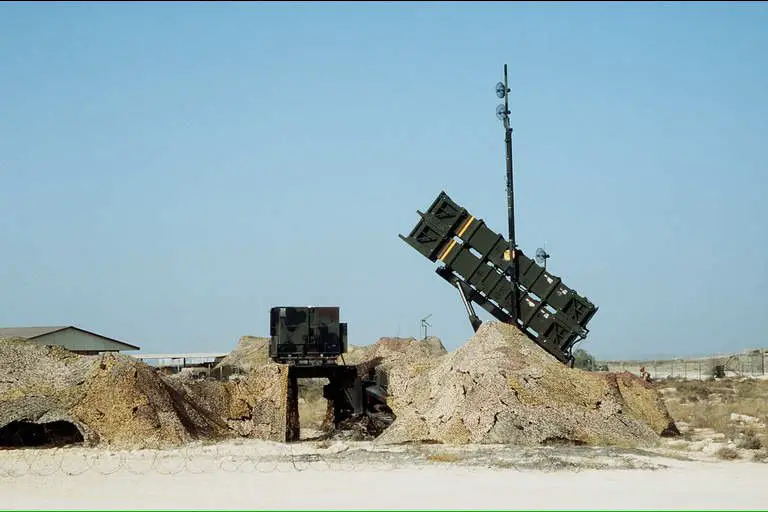

PATRIOT_USA_01.JPG (75346 bytes) PATRIOT_USA_02.JPG (49961 bytes) PATRIOT_USA_03.JPG (91261 bytes) PATRIOT_USA_09.jpg (57773 bytes) PATRIOT_USA_04.JPG (96258 bytes)
From Internet From Internet From Internet From Internet From Internet

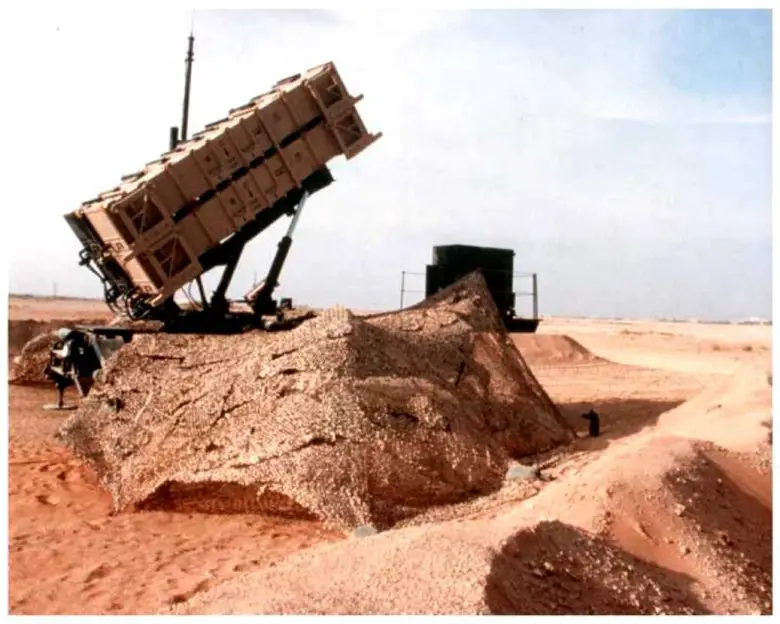

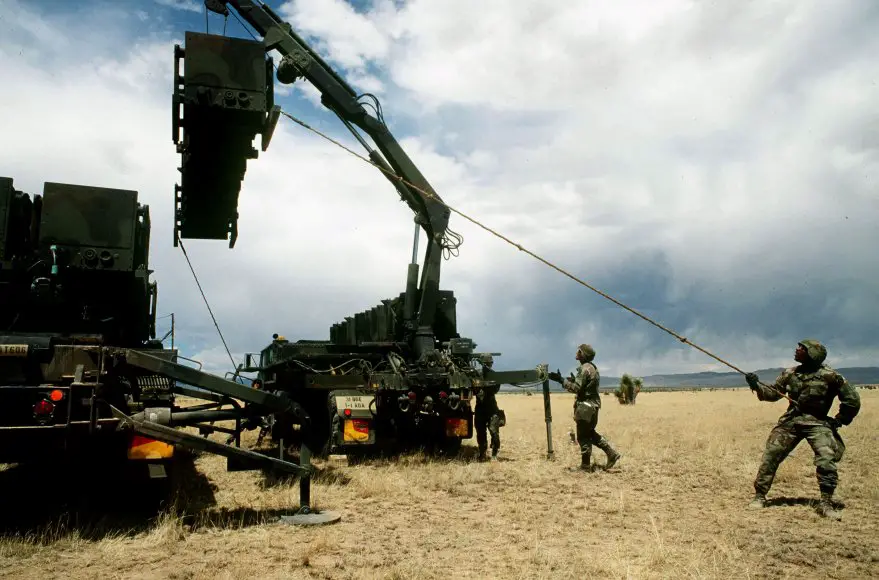

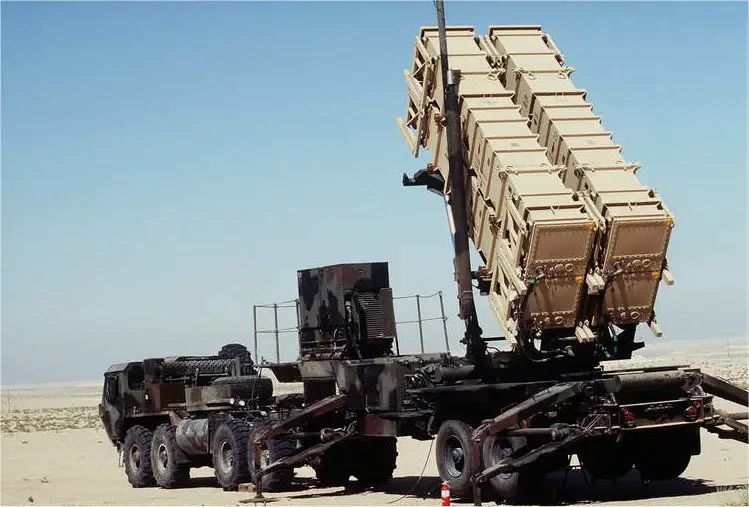

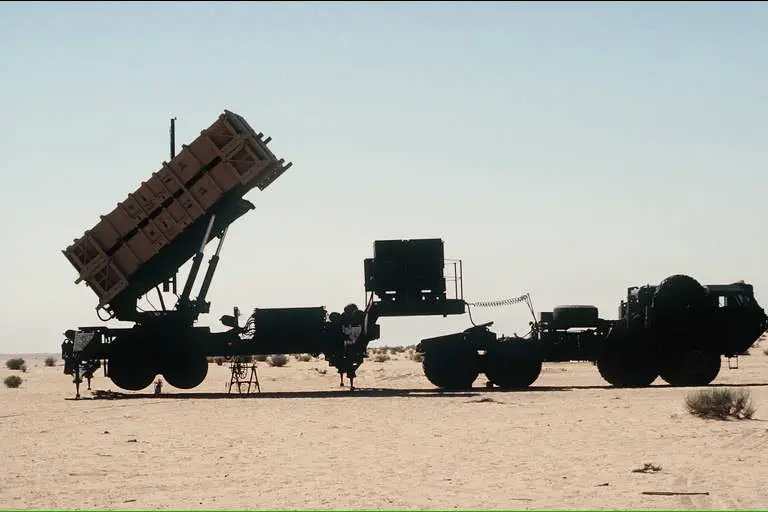

PATRIOT_USA_05.JPG (127854 bytes) PATRIOT_USA_06.jpg (108560 bytes) PATRIOT_USA_07.jpg (80117 bytes) PATRIOT_USA_08.jpg (51838 bytes) PATRIOT_USA_10.jpg (87974 bytes)
From Internet From Internet From Internet From Internet From Internet

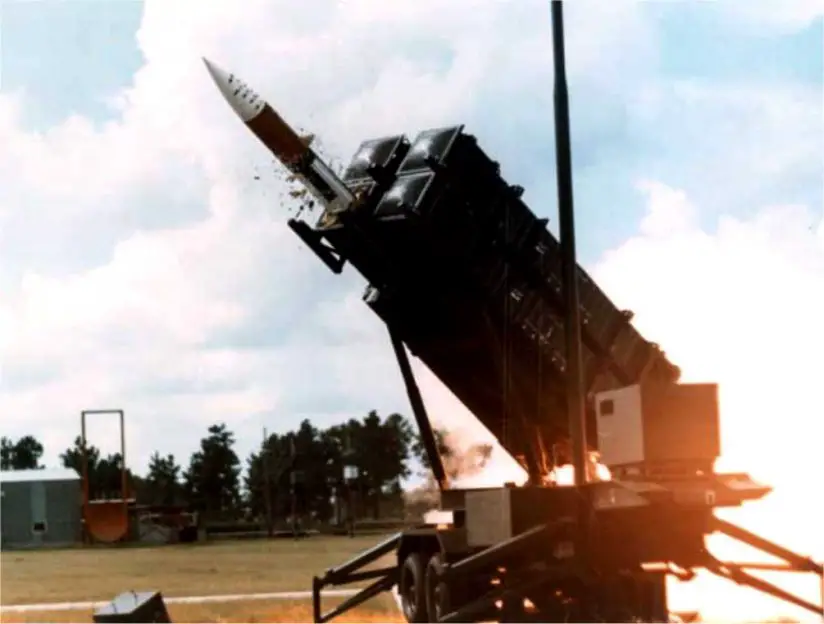

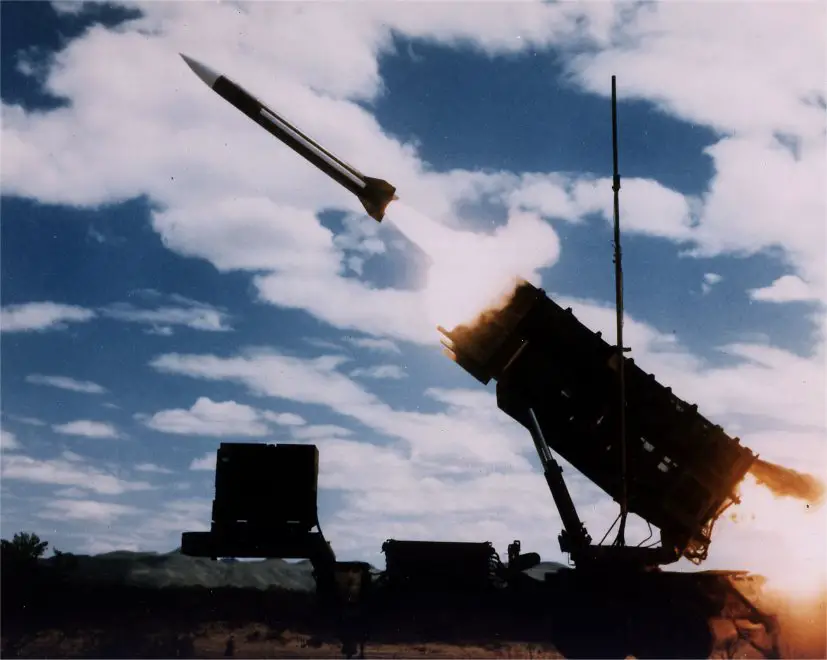

a PATRIOT_USA_11.jpg (60061 bytes) a PATRIOT_USA_12.jpg (73741 bytes) a
a From Internet a From Internet a
