Chine China
WZ523 WZ 523 Blindé de transport de troupe - Wheeled armoured personnel carrier








Subscribe to Army Recognition Pictures DataBase 100 Euro per year/par an
Visit the new web site / Visitez le nouveau site
Army Recognition
http://www.armyrecognition.com



Description
Quand le Type WZ 523 véhicule blindé à roues fit son apparition publique dans le courant de l'année 1984, pour beaucoup d'observateur, ce véhicule avait beaucoup de ressemblance avec le véhicule Ratel d'origine Sud-Africaine. Cependant par l suite , on a remarqué beaucoup de différences, comme la position du chauffeur. Le chauffeur du ratel est placé dans une petite cabine monoplace, située à l'avant centre du véhicule, tandis que pour le véhicule WZ 523, le chauffeur est assis à côté du chef de véhicule. L'armement principal est constitué par une mitrailleuse de 12,7 mm, situé au centre du toit du véhicule.  Plusieurs autres détails permettent facilement de différencier le Ratel du Type WZ 551. Lorsqu'il fut observé pour la première fois, il reçut la dénomination de M1984, beaucoup d'américain utilisent encore cette dénomination actuellement. le Type WZ 523 fut le second véhicule blindé à roues produit par la firme NORINCO, qui est utilisé comme, véhicule de transport de troupe. Il est capable d'emporter 10 hommes de troupe avec tous leurs équipements. Il accède à l'intérieur du véhicule à partie d'une trappe placé à l'arrière de la coque. Le véhicule est totalement amphibie, pour la traversée de cours d'eau les pompes de cales sont mises en route, et une plaque  pare vague est déployée à l'avant du véhicule. Dans l'eau , le véhicule peut se déplacer à une vitesse de 7 km/hr, grâce à deux hydrojets placés à l'arrière de la coque. Le véhicule de base peut facilement être adapté comme véhicule de commandement ou ambulance, et également comme véhicule antichar ou transporteur de mortier. Actuellement le véhicule est uniquement utilisé par l'armée chinoise et est toujours en production.
Variantes :
Aucune INFO
Armement
Une mitrailleuse de 12,7 mm
Pays Utilisateurs
Chine
Equipage
2 + 10 hommes
Blindage
? mm
Poids
11.200 kg
Vitesse
80 km/h
Autonomie
600 km
Equipements
Système de franchissement de cours d'eau.

Identification
Canon
Pas de canon.
Tourelle
monoplace et placée à l'arrière du toit du véhicule. Elle est de forme pointue à l'avant.
Coque
est de forme rectangulaire , avec l'avant qui a une forme de bec. Sur la partie basse de l'avant de la coque est placée une lame bulldozer. Sur la partie avant du compartiment chauffeur , on trouve deux grandes fenêtres de forme rectangulaire qui peuvent être protégées par des plaques de blindage individuelles. Sur la partie avant des flancs à gauche et à droite, est placée une petite fenêtre de forme rectangulaire, derrière celle-ci se trouve une petite porte d'accès de forme rectangulaire. Une première trappe de tir de forme circulaire se trouve juste derrière la porte d'accès. Deux autres identiques sont placées à l'arrière de la coque à gauche et à droite.
Train de roulement
est composée de six pneus avec un essieu à deux pneus à l'avant en dessous du compartiment chauffeur et un groupe de quatre pneus groupés à l'arrière en dessous du compartiment homme de troupe.
Accessoires
Un phare à lumière blanche est placée sur le sommet de la tourelle, légèrement déportée sur la droite. Une série de trois lance grenades fumigènes sont placés à gauche et à droite sur les flancs de la tourelle, l'ensemble a une forme triangulaire. Une petite grille porte filet est placée à l'arrière de la tourelle.

Points marquants pour la reconnaissance

1. Groupe de deux phares dans la partie inférieure gauche et droit de l'avant du véhicule.
2. Deux fenêtres de forme rectangulaire avec plaque de blindage à l'avant du compartiment équipage.
3. Groupe de deux lance-grenade fumigène à l'arrière gauche et droit de la tourelle.
4. Phare à lumière blanche sur la partie avant droite du toit de la tourelle.
5. Petite fenêtre de forme rectangulaire à l'avant gauche et droit des flancs du véhicule.
6. Deux petites fenêtres à l'arrière du flanc droit et trois à l'arrière du flanc gauche.
7. Bloc rectangulaire avec les feux arrières, dans la partie inférieure gauche et droite.
8. Petit marche-pied dans la partie inférieure du centre de l'arrière de la coque.
9. Grande porte d'accès de forme rectangulaire à l'arrière de la coque.
10. Porte d'accès pour l'équipage à l'avant des flancs du véhicule.
11. Bloc en forme de trapèze entre le 2° et 3° pneu.
12. Petite tourelle placée sur la partie arrière du toit du compartiment équipage.
13. La partie avant de la tourelle a une forme de pointe.
14. Groupe de deux pneus à l'arrière du châssis.
15. Petite grille de ventilation moteur placée au centre du flanc droit.
16. Long tuyau d'échappement monté sur la partie supérieure de l'arrière du flanc droit.
a
a
a



Galerie de photos

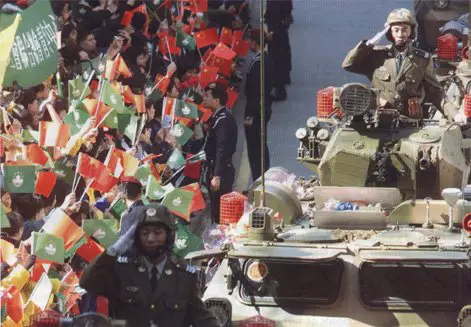

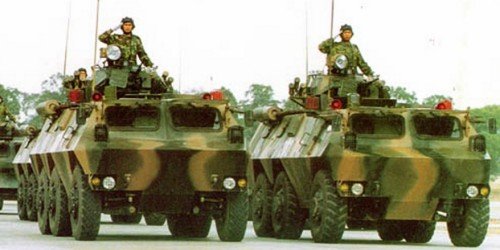

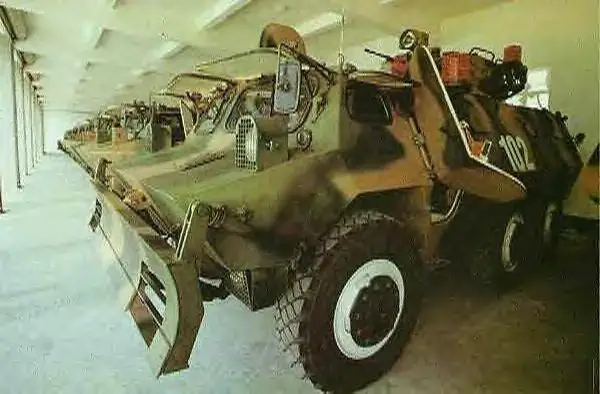

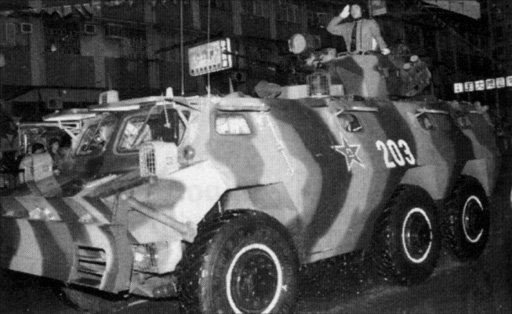

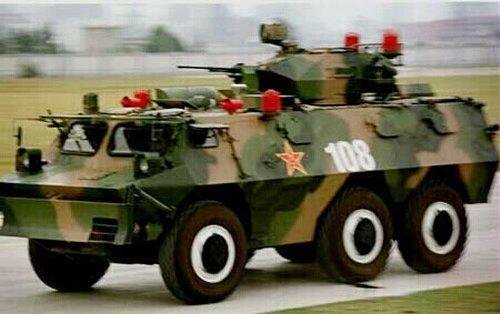

WZ523_Norinco_Wheeled_Armoured_Vehicle_CHINE_01.jpg (37335 bytes) WZ523_Norinco_Wheeled_Armoured_Vehicle_CHINE_02.jpg (31783 bytes) WZ523_Norinco_Wheeled_Armoured_Vehicle_CHINE_03.jpg (48856 bytes) WZ523_Norinco_Wheeled_Armoured_Vehicle_CHINE_04.jpg (38083 bytes) WZ523_Norinco_Wheeled_Armoured_Vehicle_CHINE_05.jpg (51298 bytes)
 From Internet From Internet From Internet From Internet  From Internet

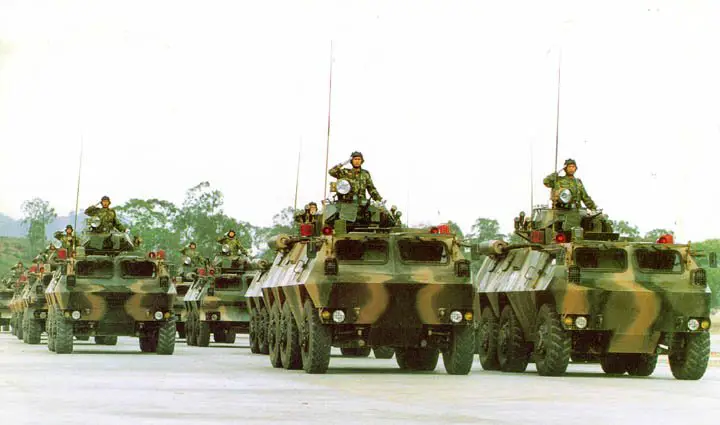

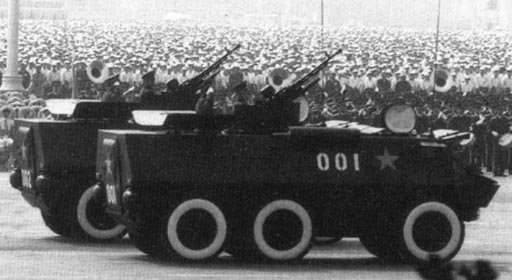

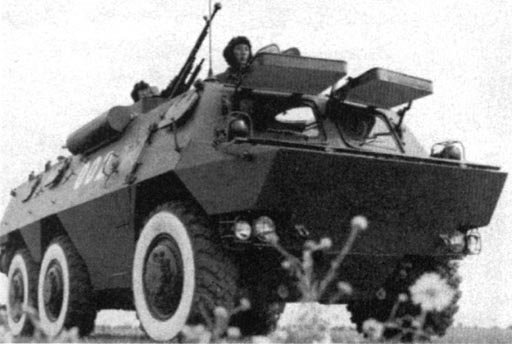

  WZ523_Norinco_Wheeled_Armoured_Vehicle_CHINE_07.jpg (34680 bytes) WZ523_Norinco_Wheeled_Armoured_Vehicle_CHINE_09.jpg (50576 bytes) WZ523_Norinco_Wheeled_Armoured_Vehicle_CHINE_06.jpg (33727 bytes)
  From Internet From Internet From Internet
