Description
Le lance-roquettes multiples BM-24, adopté à partie des années cinquante, a été remplacé aujourd'hui dans les formations de premier échelon, soit par le BM-21 de 122 mm, soit par le BM-27 de 220 mm. Il se trouve désormais dans les unités de second échelon et les dépôts de réserve stratégique destinés à équiper les divisions de mobilisation. Le BM-24 a fait l'objet d'un important marché à l'exportation et son emploi s'est largement répandu dans les armées arabes engagées contre Israël au Moyen-Orient. Ce système d'arme, monté à l'origine à l'arrière d'un camion 6 x 6 ZIL-151 de 2 500 kg, s'installe désormais sur un châssis de camion ZIL-157. Le lanceur comprend deux rangées de six rampes à cadres tubulaires et il est muni de deux vérins stabilisateurs et de volets de protection de portières rabattus au moment du tir. Les Israéliens, qui subirent les effets du BM-24, furent si impressionnés qu'ils adoptèrent les exemplaires enlevés à l'adversaire pour en équiper leur armée. Ils fabriquèrent une nouvelle roquette, et les lanceurs groupés en régiment d'artillerie de LMR servirent pendant la guerre du " Yom Kippour " de 1973 et l'opération " Paix Galilée " de 1982. La roquette issue des nouvelles  usines de Israel Military Industries a 1,29 m de long et pèse 110,500 kg avec sa tête explosive à fragmentation de 48,3 kg, d'une efficacité supérieur à celle de la munitions soviétique. Sa portée maximale de 10,7 km est légèrement plus faible que celle des projectiles d'origine.
Variantes :
Aucune
Armement
12 roquettes de 240 mm
Pays Utilisateurs
Russie
Equipage
6 hommes
Camion
ZIL-157 6 x 6 de 2 500 kg
Poids de la roquette
112,500 kg
Longueur de la roquette
1,18 m
Autonomie
500 km
Equipements
Outils sur le côté gauche derrière le cabine.

Identification

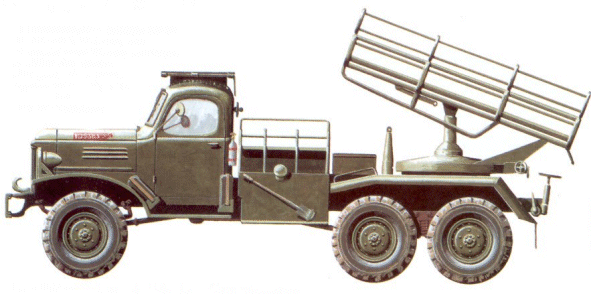

Help me to find the line drawing about this vehicle

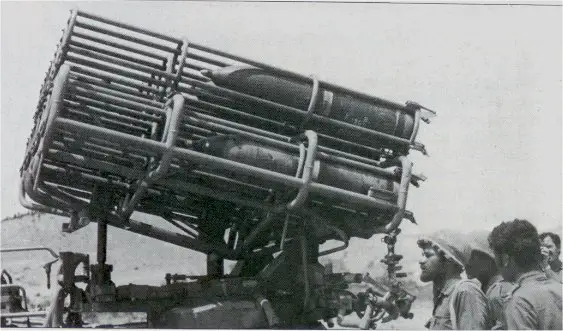

Bloc lance roquette
L'ensemble est composé de 2 rangées de 6 rampes à cadres tubulaires. Un grand cadre équipe la partie avant de la rangée inférieur. Le système de tubulure est équipé de quatre arceaux.
Support lance roquette
La base du support lance missile est de forme circulaire, avec un double bras fixé à l'arrière et un axe droit au centre.
Cabine du camion
La cabine du camion 6  x 6 ZIL-151 ou ZIL 157 est de conception classique, avec une porte d'accès de chaque côté et un coffre à l'avant, qui est le compartiment moteur. Sur le toit, on trouve une trappe d'accès de forme circulaire et qui ressort de la surface plane.  A l'arrière de la cabine, on trouve une série de barre en forme de tubes.
Châssis du camion
est composé de six pneus, deux à l'avant et un groupe de quatre à l'arrière. A l'arrière du châssis, on trouvent deux grand pieds à base circulaire, pour le maintien du camion en position de tir.
Accessoires
Coffre à l'arrière de la cabine, avec des outils placés sur le côté gauche .

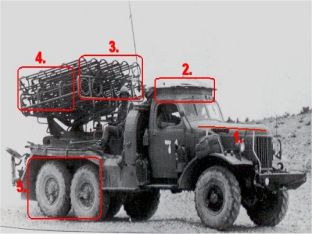

Points marquants pour la reconnaissance

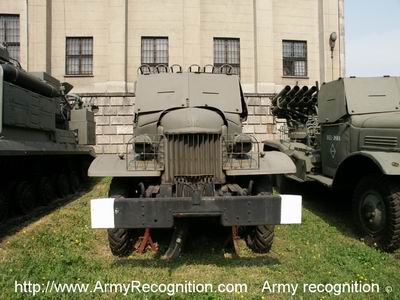

1. Coffre du compartiment moteur à l'avant, comme pour un camion classique.
2. Écoutille sur la partie supérieur du toit de la cabine.
3. Deux rangées de six tubes de lance-roquettes.
4. Les tubes lance-roquettes sont faits d'un assemblage de tubelures.
5. Deux essieux à l'arrière du châssis à hauteur du bloc lance-roquettes.
6. Deux pieds de stabilisation à l'arrière du châssis du camion.
7. Petit phare à l'avant gauche et droit du capot moteur avec une grille de protection.
8. Gros pare-choc dans la partie inférieure du capot.
9. Grille de ventilation à l'avant du capot moteur.
q
A
a
a



Galerie de photos

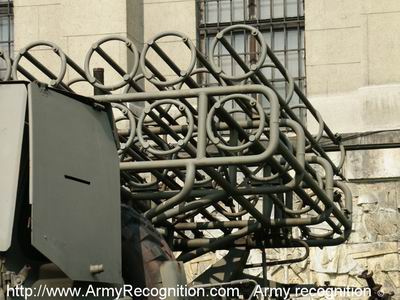

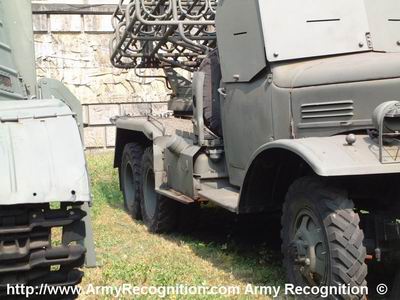

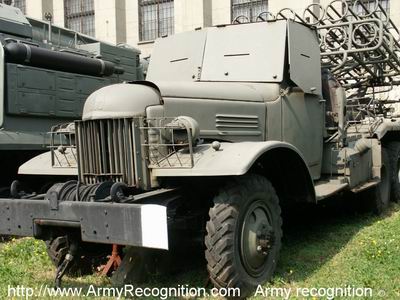

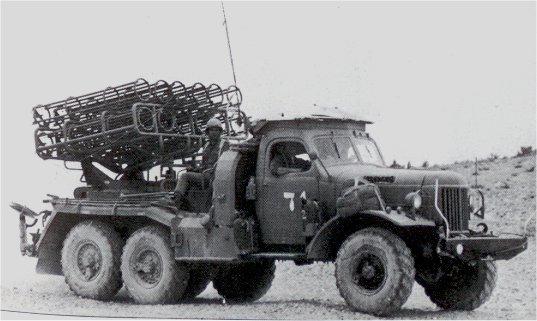

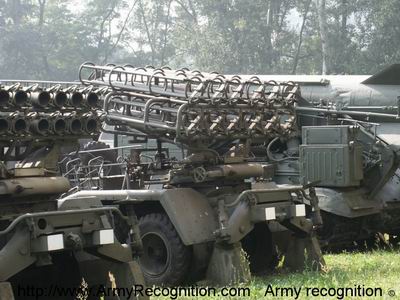

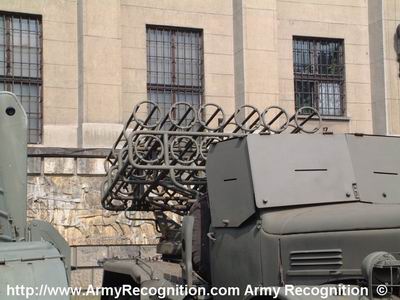

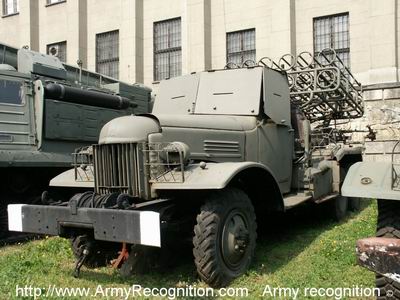

BM-24_Russie_01.jpg (41051 bytes) BM-24_Russie_02.jpg (50454 bytes) BM-24_Multiple_Rocket_Launcher_System_Russie_03.jpg (431752 bytes) BM-24_Multiple_Rocket_Launcher_System_Russie_04.jpg (406012 bytes) BM-24_Multiple_Rocket_Launcher_System_Russie_05.jpg (403680 bytes)
