Description
Suite à ma présence en Russie et plus précisément à l' exhibition " Russian Expo Arms 2002 " j'ai pu assister à la démonstration dynamique du T-90S, je fut très surpris de voir les capacités tout terrain de ce véhicule et qui confirme les compétences au niveau de la robustesse des équipements militaires de production Russe. Cette nouvelle version de ce char de combat comprend une caméra thermique de deuxième génération produit en collaboration par Thomson-CSF, Uralvagonzavodf et Peleng Joint Stock (société bélorusse), des écrans télé pour le chef de véhicule et le tireur, et un système performant d'air conditionné pour opérer avec des températures très chaudes. Le système de visée jour/nuit appelé ESSA permet au chef de char et tireur de tirer des obus de 125 mm, même avec une visibilité moindre, avec de grandes chances de coup au but. Si le T-90 est équipé d'un moteur V-84MS4 de 840 ch, le T-90S est, lui doté d'un moteur diesel B92C2 de 1.000 ch, qui lui assure une puissance très performante, et lui assure une vitesse maximale de 65 km/hr . L'armement du véhicule consiste en un canon de 2A46M à âme lisse de 125 mm. outre les munitions classiques, HEF, APFSDS-T, le canon tire aussi le projectile à guidée laser 9M119M équipé  d'une charge mixte HE-AT avec une porté maximale de 5.000 m, grâce à son système de chargement automatique, le véhicule est capable de tirer en mouvement avec une très probabilité de coup au but. Le véhicule est également armé d'une mitrailleuse lourde 6P49 de 12,7 mm et d'une mitrailleuse coaxiale 6P7K de 7,62 mm. la protection est assurée par le surblindage réactif Kontakt-5, comme sur le T-90. Actuellement le T-90 est utilisé uniquement par l'armée Russe , mais son prix et ses capacités lui permettent un avenir auprès de certains pays d'Asie ou du Moyen-Orient. Lors de la démonstration dynamique du véhicule sur la zone d'exhibition à Nizhnyi Tagil je fus étonné des capacités aquatique du véhicule et de sa puissance lors de la monté sur le monticule de terre.
Variantes :
Aucune
Armement
Un canon de 125mm, une mitrailleuse de 12,7 mm et une mitrailleuse de 7,62 mm.
Pays Utilisateurs
Russie
Equipage
3 hommes
Blindage
? mm
Poids
46.500 kg
Vitesse
65 km/h
Autonomie
650 km
Equipements
Système de vision nocturne pour le tireur et le chef de véhicule, système de visée automatique nuit/jour.

Identification
Canon
Canon séparé en 6 parties, l'évacuateur de fumée est placé sur la 4° partie du canon en partant de la base. La base du canon est couvert par une bâche.
Tourelle
est situé au centre de la coque. Un blindage réactif est placé du côté gauche et droit du canon, il est en forme de V. De chaque côté du canon , on trouve un bloc cylindrique. Au-dessus du canon un bloc en forme de V. Une grande boîte de rangement de forme rectangulaire est placée à l'arrière de la coque, une plus petite est placée de chaque côté de la tourelle, derrière la série de lance grenades fumigènes. Sur le toit de la tourelle , on trouve deux écoutilles, celle de droite est légèrement bombée, une mitrailleuse de 12,7 mm est placée sur cette écoutille. Devant l'écoutille de droite, on trouve un gros épiscope. Un mât est placée sur le toit à l'arrière de la tourelle.
Coque
est de forme rectangulaire, avec l'avant incliné. La partie avant, devant le compartiment chauffeur dispose de briquettes de blindage. Les flancs de la coque sont équipés de jupe de protection souple, avec 3 plaques de blindage de forme rectangulaire sur la partie avant. Comme pour tous les véhicules lourds russe, trois griffes sont dessinées sur les gardes boues avant gauche et droit. Mais ceux-ci sot horizontaux contrairement au T-72, T-64, T62 et T-55.
Train de roulement
estest composé de six roues de route, dont l'intérieur a une forme de fleur, les pétales sont creux.
Accessoires
Un tube cylindrique est placée à l'arrière de la tourelle, sur le boîtier de rangement. Un groupe de six lance grenades fumigènes est placée à gauche et à droite de la tourelle.

Points marquants pour la reconnaissance

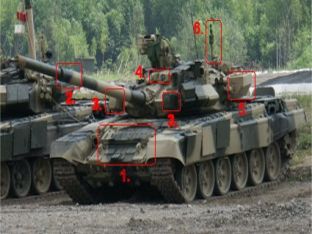

1. Briquette de blindage sur la partie avant de la coque
2. Évacuateur de fumée au 1/3 du canon
3. Un bloc cylindrique de chaque côté du canon
4. Un bloc en V au-dessus du canon
5. Grosse boîte de rangement sur le côté gauche de la tourelle
6. Un mat situé à l'arrière sur le toit de la tourelle

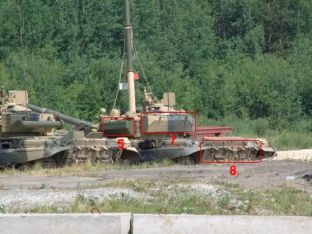

7. Grosse boîte rectangulaire à l'arrière de la tourelle
8. Système d'accrochage à l'arrière de la coque pour des réservoirs d'essence supplémentaires.

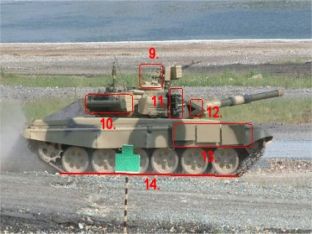

9. Petite écoutille bombée sur le coté droit du toit de la tourelle
10. Tube cylindrique sur le côté droit de la tourelle
11. Six lances grenades fumigènes sur le coté gauche et droit de la tourelle.
12. Blindage réactif en forme de V sur le côté gauche et droit du canon
13. Six roues de route.
14. trois plaque de blindage supplémentaires sur l'avant du train de roulement.
15. Des jupes de protections soupls protègent le haut du train de roulement à gauche et à droite.
16. Un large tuyau d'échappement est placé à l'arrière gauche du flanc de la coque, il est incliné vers le bas.
A
a



Galerie de photos
A
To see and download high (1024x768) and details quality pictures of T-90S go to Army Recognition Pictures DataBase for 12 Euro/$ for one month.
Lot of others pictures available, click to this link to see the list.
Preview of T-90S pictures available to Army Recognition pictures database

Free Pictures

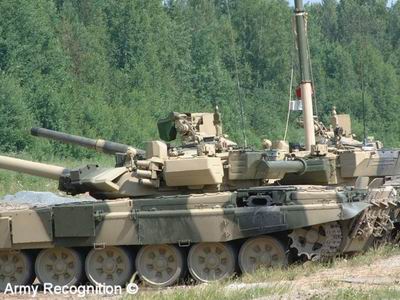

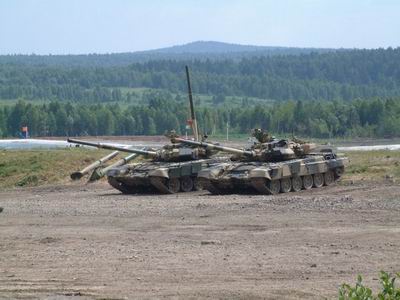

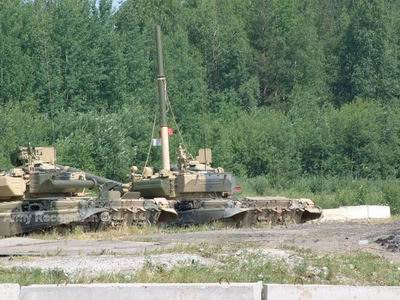

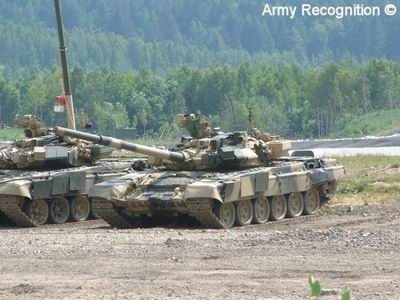

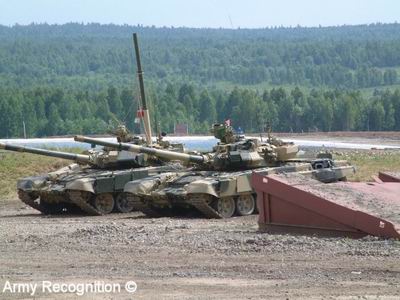

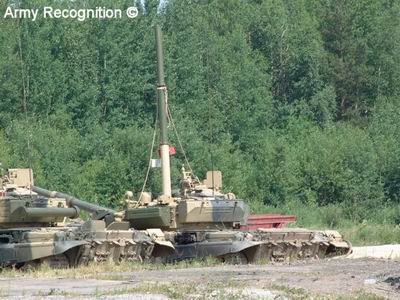

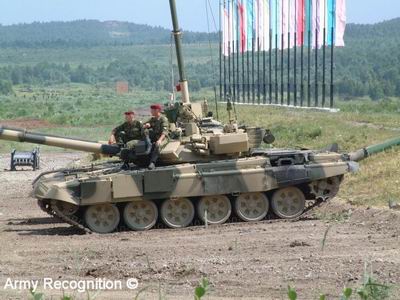

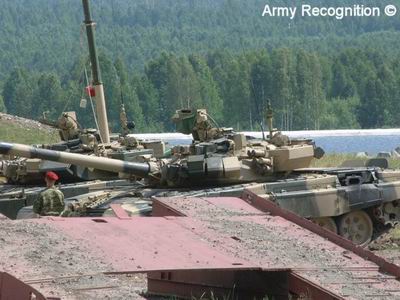

Ces photos ont été prises par Alain Servaes editeur Army Recognition lors du Russian Expo Arms 2002  en juillet 2002 en Russie
T-90S_Russia_Main_Battle_Tank_01.jpg (100724 bytes) T-90S_Russia_Main_Battle_Tank_02.jpg (110781 bytes) T-90S_Russia_Main_Battle_Tank_03.jpg (113653 bytes) T-90S_Russia_Main_Battle_Tank_04.jpg (98514 bytes) T-90S_Russia_Main_Battle_Tank_05.jpg (92930 bytes)
Army Recognition Team Copyright Army Recognition Team Copyright Army Recognition Team Copyright Army Recognition Team Copyright Army Recognition Team Copyright
T-90S_Russia_Main_Battle_Tank_06.jpg (86075 bytes) T-90S_Russia_Main_Battle_Tank_07.jpg (86487 bytes) T-90S_Russia_Main_Battle_Tank_08.jpg (74802 bytes) T-90S_Russia_Main_Battle_Tank_09.jpg (91971 bytes) T-90S_Russia_Main_Battle_Tank_10.jpg (89533 bytes)
Army Recognition Team Copyright Army Recognition Team Copyright Army Recognition Team Copyright Army Recognition Team Copyright Army Recognition Team Copyright
