Description
Le SA-11 a été destiné à remplacer le SA-6 " Gainful " en service depuis presque 30 ans. Le châssis est similaire, mais il transporte quatre missiles montés sur une platine qui pivote à 360°. un second véhicule du même type comprend un radar de repérage, de guidage, et de poursuite qui fournit l'altitude, le cap et la distance de la cible. Selon des sources américaines, le missile lui-même mesure environ 5 m de long, et son altitude minimale d'intervention est inférieure à 100 m. Sa porté est de 3 km au moins et de 30 km au plus. Selon des sources non confirmées, il aurait été mis en service en nombre limité dans l'ancienne Armée Rouge en 1980, et quelques unités auraient été déployées en Irak et en Syrie à des fin d'essais. Les résultats de ces derniers sont incertain, et des résultats d'évaluation de l'arme n'ont pas été publiés à grande échelle.
Variantes :
Aucune.
Armement
4 missiles SA-11 " Gadfly  ".
Pays Utilisateurs
Russie, Irak, Syrie, Finlande.
Poids de lancement
500 kg
Altitude minimale
100 m
Plafond
30.000 m
Vitesse
Mach 2.8
Portée
30 km environ
Radar
Associé au radar de détection et d'acquistion SNOW DRIFT.

Identification
Missiles
Quatre missiles placés l'un à côté de l'autres.  L'extrémité est de forme arrondie, et au centre du missile, on trouvent 4 grands ailerons, et à l'arrière 4 ailerons plus petits.
Support missile
est une grande plaque rectangulaire avec un bras , où sont placés les quatre missiles. Cette plaque peut pivoter sur 360°.
Coque
est identique à celle du ZSU-23-4 et du SA-6. L'avant disposent de deux grandes écoutilles de forme rectangulaire, avec une plaque de blindage s'ouvrant vers le haut. Les côtés du véhicule sont couverts de plaques de forme rectangulaire.
Train de roulement
est composée de 6 roues de route et 4 galets supports.
Accessoires
Rien de particulier.

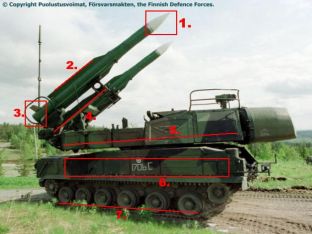

Points marquants pour la reconnaissance

1. Extrémité des missiles en forme de cône
2. Aileron très long sur la moitié du missile
3. Quatre ailerons plus petits sur l'arrière du missile.
4. Support pour quatre missiles.
a
5. Plaque rectangulaire, placé sur le châssis du véhicule.
6. Plusieurs plaques de forme rectangulaire sur les flancs du véhicule.
7. 6 roues de route avec 4 galets supports.
a



Galerie de photos

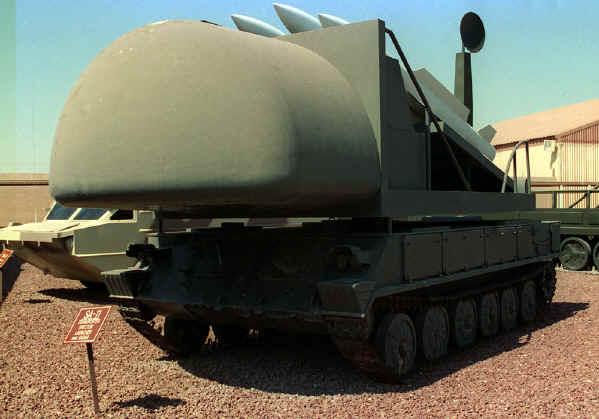

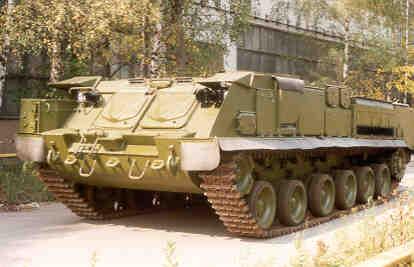

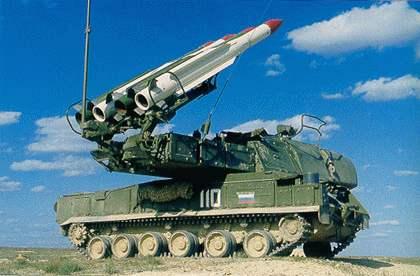

SA-11_RUSSE_01.jpg (28675 bytes) SA-11_Gadfly_Russe_02.jpg (23116 bytes) SA-11_Gadfly_Russe_03.jpg (27553 bytes) SA-11_Gadfly_Russe_05.jpg (22700 bytes) SA-11_Gadfly_Russe_04.jpg (17327 bytes)
From Internet From Internet From Internet From Internet From Internet
