Description
Le SA-13, comme l'ont baptisé les Américains en l'absence de nomenclature soviétique connue à l'époque,a été mis en à l'étude à la fin des années soixante-dix. Il a été vu pour la première fois au sein des forces armée soviétiques d'Allemagne. Il a été destiné à supplanter les SA-9 " Gaskin " sur châssis BRDM-2 ( 4 x 4). Chaque division motorisée ou blindée en contient normalement 16 pièces. Au début de 1983, plusieurs unités de SA-13 ont été déployées autour de l'aéroport de Kaboul, en Afghanistan. Le SA-13 est montés sur le châssis du véhicule polyvalent tracté MT-LB, et il possède quatre missiles en position de tir. Ces engins sont placés dans des tubes similaires à ceux des SA-9. Une version équipée de six conteneurs-lanceurs a également été repérée. Entre les deux rangées de deux missiles se trouve un radar de détermination de distance et des détecteurs passifs d'émission radar. On s'accorde à penser que la tête chercheuse du missile est refroidie par neige carbonique et qu'elle opère sur bandes de fréquence. Ce dernier atout lui permet de mieux déjouer les contre-mesures infrarouges, tels les leurres lancés par les appareils ennemis. Le SA-13 est efficace à des altitudes de 50 m à 10 000m, et on lui attribue une portée de 8 km. Il ne semble pas disposer d'un dispositif de rechargement rapide. Le SA-13 serait déployé en Syrie.
Variantes :
Aucune.
Armement
Mitr
Pays Utilisateurs
Afghanistan, Algérie, Angola, Bulgarie, Russie, Cuba, Tchécoslovaquie, Hongrie, Inde, Irak, Jordanie, Libye, Pologne, Slovaquie, et Syrie.
Poids de lancement
55 kg
Altitude minimale
10 à 5.000 m
Plafond
30.000 m
Vitesse
Mach 2.8
Portée
30 km environ
Radar
?

Identification
Missile
Quatre missiles , groupés deux par deux et placés dans des conteneurs étanches de forme rectangulaire .
Support missile
Les missiles sont placés sur un bras, placé vers l'arrière du toit du véhicule, qui peut s'abaisser quand le véhicule est en mouvement. Le radar et le personnel responsable de la mise à feu se trouvent entre les deux groupes de conteneurs missiles.
Coque
est identique à celle du MT-LB, mais sans tourelle. La coque est de forme rectangulaire, sans différence de niveau. L'avant a une forme de bec, avec une plaque pare vague, sur le dessus. Sur la partie avant, on trouve deux écoutilles, avec une plaque de protection rectangulaire. L'arrière de la coque, contient deux grandes portes d'accès de forme rectangulaire.
Train de roulement
estest composée de 6 roues de route sans galets supports. Le barbotin est à l'avant et la roue tendeuse est à l'arrière. L'intérieur des roues, a une forme de fleur.
Accessoires
Rien de particulier.

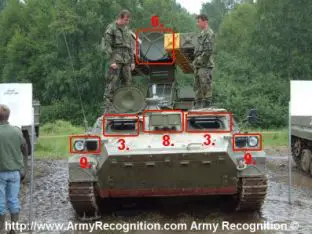

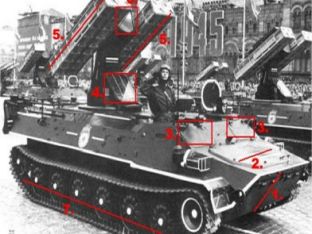

Points marquants pour la reconnaissance

1. Avant en forme de bec.
2. Grande plaque d'accès sur la partie supérieure de l'avant du châssis.
3. Deux petite fenêtres à l'avant de la coque avec plaque de blindage.
4. Petite fenêtre à la base du bloc missiles.
5. Deux grande boîtes de forme rectangulaire à gauche et à droite du support missiles.
6. Petit radar entre les boîtiers de missiles.
7. Six roues de route sans galets supports, centre des roues en forme de fleur.
8. Petite boîte de forme rectangulaire entre les deux fenêtres à l'avant de la coque.
9. Deux petits phares à l'avant gauche et droit de la coque.
10. Grand coffre sur le flanc gauche de la coque.

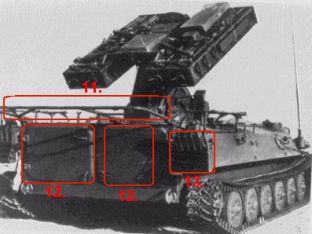

11. Barre de transport sur la partie supérieure de l'arrière de la coque.
12. Deux grandes portes d'accès à l'arrière de la coque.
13. A l'arrière gauche et droit de la coque, deux petites grilles ce sont les hydrojets.
a



Galerie de photos

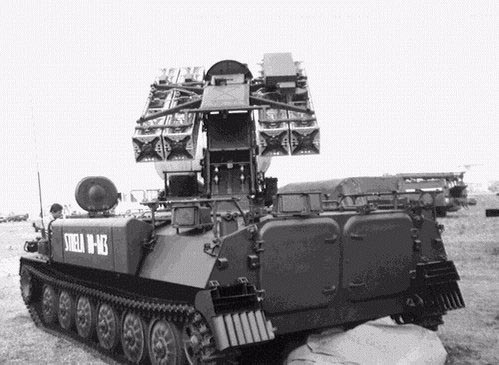

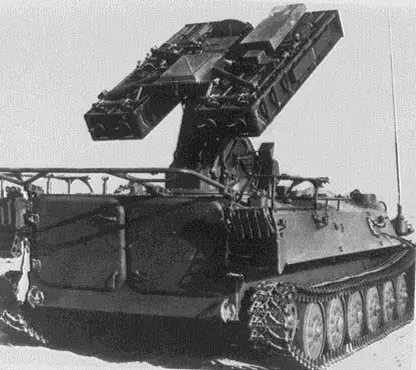

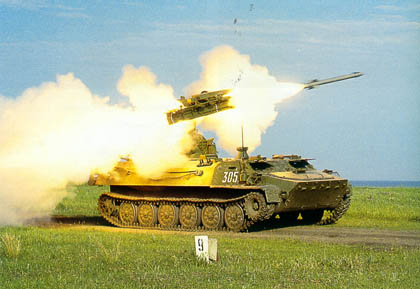

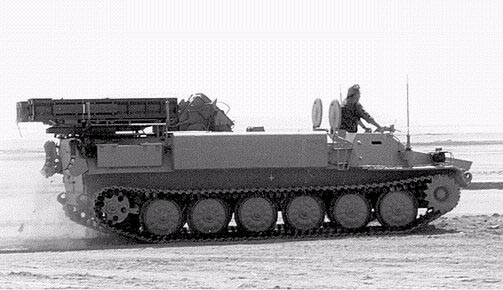

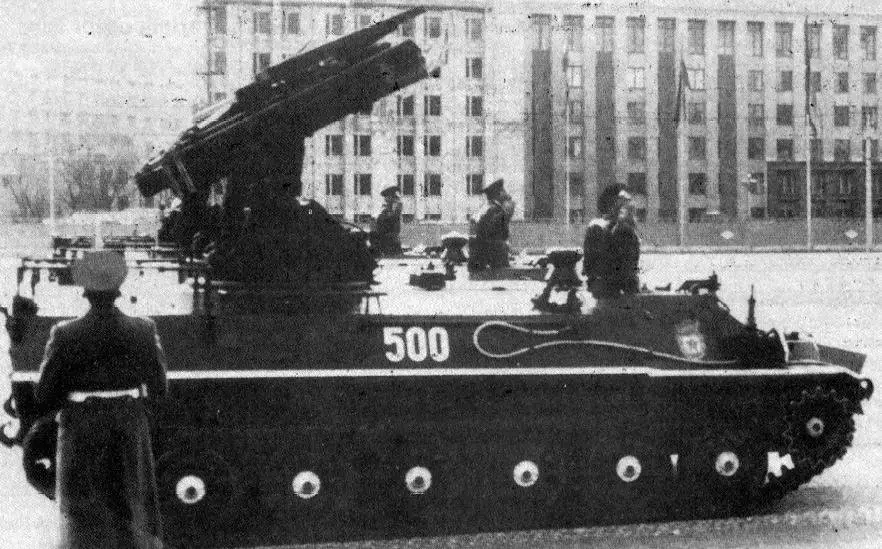

SA-13_Gopher_Russe_01.jpg (33338 bytes) SA-13_Gopher_Russe_02.jpg (48060 bytes) SA-13_Gopher_Russe_03.jpg (45664 bytes) SA-13_Gopher_Russe_14.jpg (143910 bytes) SA-13_Gopher_Russe_04.jpg (38258 bytes)
From Internet From Internet From Internet From Internet From Internet

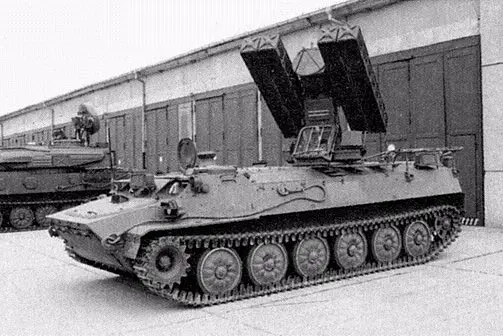

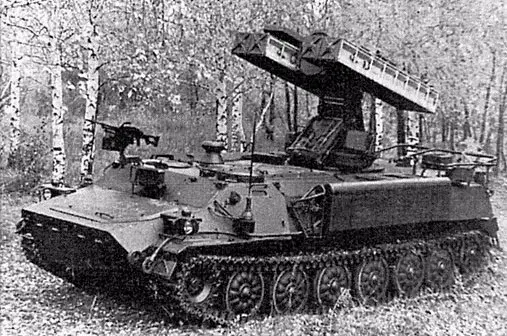

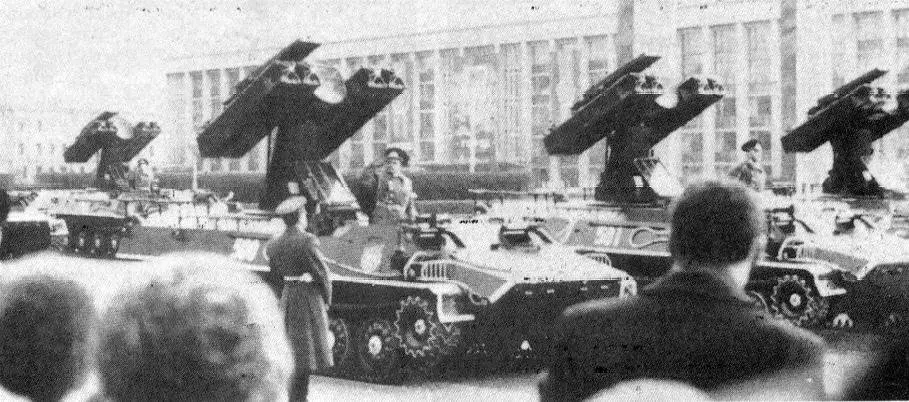

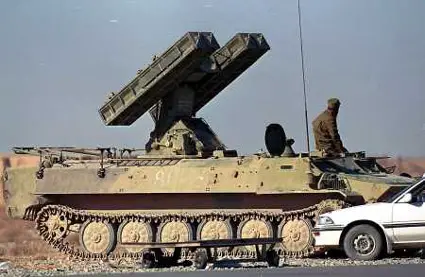

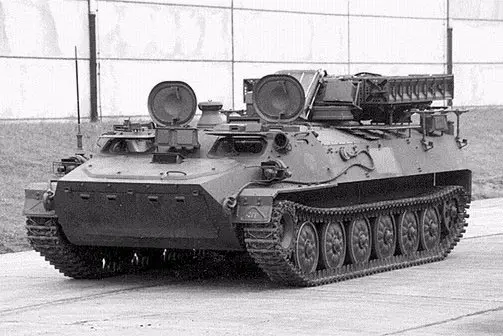

SA-13_Gopher_Russe_05.jpg (76773 bytes) SA-13_Gopher_Russe_06.jpg (51264 bytes) SA-13_Gopher_Russe_07.jpg (54255 bytes) SA-13_Gopher_Russe_13.jpg (126588 bytes) SA-13_Gopher_Russe_08.jpg (59790 bytes)
From Internet From Internet From Internet From Internet From Internet

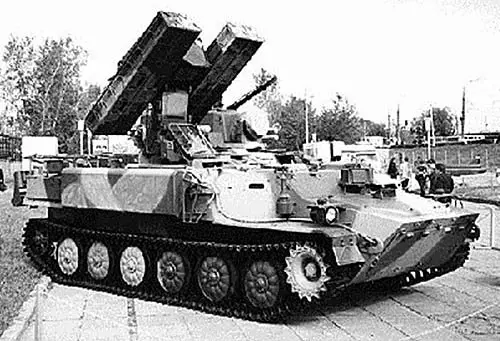

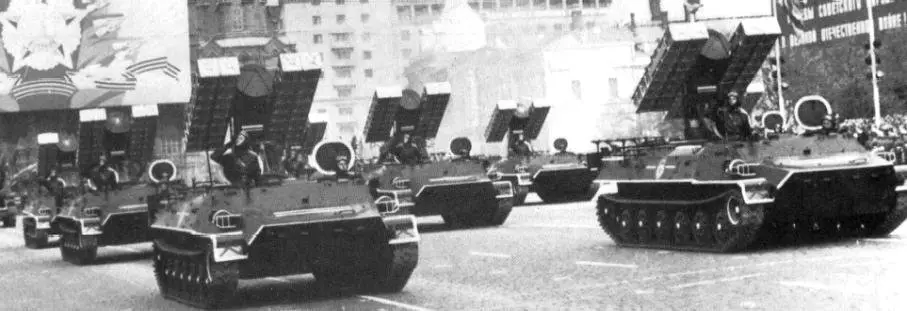

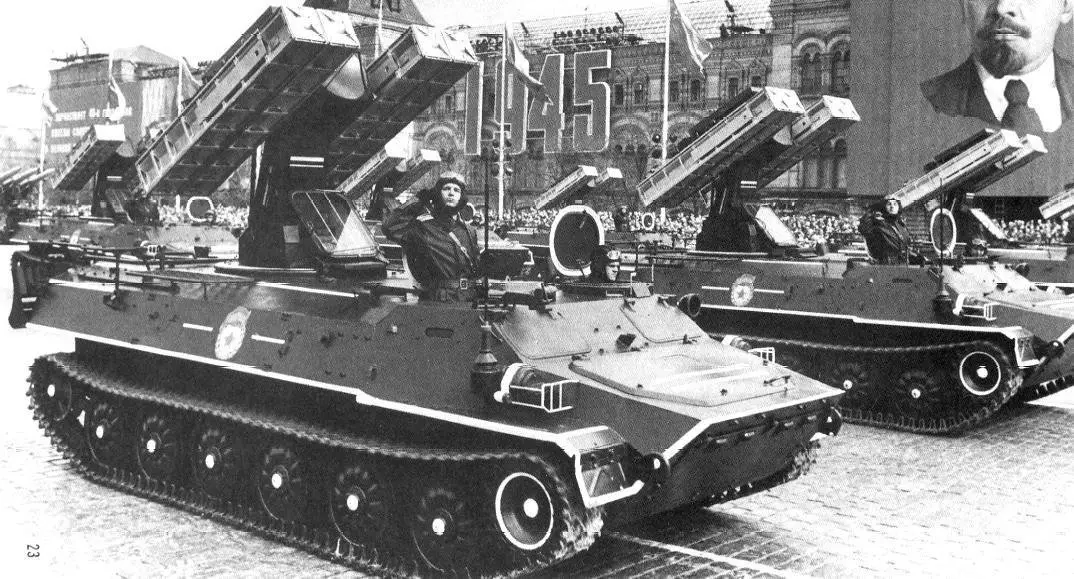

SA-13_Gopher_Russe_09.jpg (42334 bytes) SA-13_Gopher_Russe_10.jpg (57325 bytes) SA-13_Gopher_Russe_11.jpg (198171 bytes) SA-13_Gopher_Russe_12.jpg (60943 bytes)
From Internet From Internet From Internet From Internet
