TIFV Véhicule blindé léger de combat d'infanterie






Description

Identification

Détails à observer

Galerie Photos




Description
Le véhicule de combat d'infanterie turque a été développé par la firme FNSS Defense Systems  en collaboration avec l'armée de Turquie.  Le véhicule est basé sur me modèle américain AIFV. Au total, 1998 véhicules ont été construits, dont 650 sont équipé en version de base d'une tourelle monoplace armé d'un canon de 25 mm et d'une mitrailleuse coaxiale de 7,62 mm. Le véhicule est totalement amphibie et il est propulsé dans l'eau par ses chenilles.  Une des versions de l'TIFV est équipé de la tourelle  française Dragar, équipée d'un canon de 25 mm, les autres sont équipés de la tourelle United Defense avec canon de 25 mm.

Variantes :
AIFV : véhicule avec une tourelle équipée d'un canon de 25 mm et une mitrailleuse de 7,62 mm.
AAPC : véhicule blindé de transport de troupe, avev une mitrailleuse de 12,7 mm et une autre de 7,62 mm.
AMV : véhicule blindé avec un mortier embarqué de 81 mm , pas de tourelle.
ATV : une tourelle avec des lanceurs TOW est monté sur le centre du toit du véhicule.
AMV 120 : un mortier embraqué de 120 mm est placé dans l'arrière du compartiment équipage du véhicule.
SPM 120 : véhicule mortier, équipé d'un mortier suisse de 120 mm avec chargement semi-automatique.
AIFV 25 mm : équipé d'un canon automatique du type M242 Chain Gun.
ACV avec missile Hellfire : tourelle avec missile Hellfire monté au centre du toit de la coque.
ACV ENG : véhicule adapté pour les troupes du génie.
ACV RV : véhicule sans tourelle adapté pour le dépannage, une grue est placé sur le toit du véhicule.
MES-V ASELSAN : véhicule équipé d'une grande antenne, adapté pour les missions de guerre éléctronique.

Armement
Un canon de 25 mm et une mitrailleuse coaxiale de 7,62 mm.
Pays utilisateurs
Jordanie, Malaisie, Turquie, Emirats Arabe Unis.
Equipage
3 + 10 hommes
Châssis
Système de protection NBC, lance grenades fumigènes.
Blindage
Protection contre les armes de petits calibres et les éclats d'obus.
Poids
13.687 kg
Vitesse
68 km/h
Autonomie
490 km
a


Identification
Help me to find the line drawing about this vehicle
 Retour Menu
Armement
Canon fin dont l'extrémité arrive au bout de l'avant de la coque, en position avant. Des stries horizontales sont placées sur toute la longueur du canon.
Tourelle
monoplace, de forme rectangulaire et placée au centre du véhicule sur la droite. Toute la partie avant de la tourelle , forme un ensemble où est logé le canon du côté droit et la mitrailleuse du côté gauche, ce bloc permet l'élévation du canon.. A gauche et à droite du bloc pivotant se trouvent les ornières d'évacuation des douilles du canon. Pour la version turque, le bloc de vision de l'écoutille du tireur, est de forme rectangulaire avec deux petites portes s'ouvrant sur les côtés.
Châssis
de forme assez particulière, avec l'avant incliné avec une lame pare vague, les côtés du véhicule présentent une différence de hauteur de l'avant par rapport à l'arrière. Sur le toit du véhicule on trouve une grande trappe d'accès de forme rectangulaire. Sur les parties inclinées vers l'intérieur, on trouvent des épiscopes de vision ainsi que des trappes de tir de forme ovale, situées en-dessous de chaque épiscope. A l'arrière de la coque on trouve une grande trappe hydraulique, couvrant tout l'arrière du véhicule, dans cette trappe on trouve une porte d'accès plus petite s'ouvrant vers la droite. L'emplacement du chauffeur se trouve à l'avant gauche de la partie plane de la coque et le tourelleau du chef de bord se trouve juste derrière l'emplacement du chauffeur.
Train de roulement
est composée de 5 roues de route, sans galets support, la roue tendeuse et le barbotin sont presque situés sur un même plan.
Accessoires
On peut trouver des lance-pots fumigènes sur la gauche et la droite de la tourelle, une antenne de communication se trouve sur la gauche de la coque du véhicule entre les 2 épiscopes. Pour la version commandement des antennes sont placées à gauche et à droite.

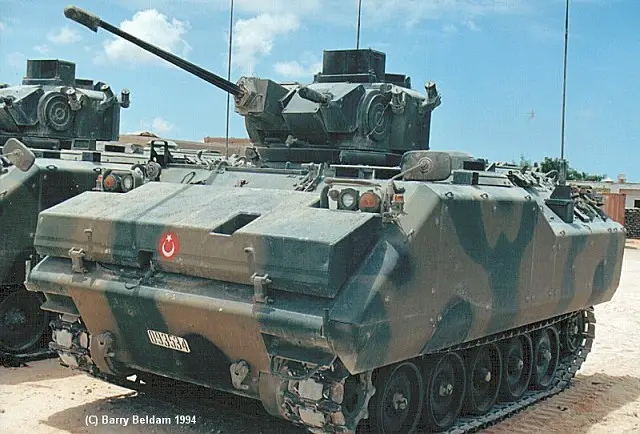

Détails à observer
  Retour Menu
1. Grosse lame vague sur la partie supérieure à l'avant de la coque
2. Phares à l'avant protégés par des arceaux
3. Emplacement du chauffeur à l'avant guache de la coque
4. Trois lance grenades fumigènes à gauche et à droite de la tourelle
5. Emplacement du canon à l'avant droit de la tourelle
6. Mitraileuse coaxiale à l'avant gauche de la tourelle
7. Gros épiscope sur le côté gauche du toit de la tourelle
8. Système d'évacuation des douilles du canon sur le côté gauche et droit de la tourelle
9. Deux trappes de tir sur chaque flanc à l'arrière de vla coque
10. Base d'antenne sur chaque flanc arrière de la coque
11. Les flancs du véhicule sont séparés en deux hauteur, haute à l'avant et plus basse à l'arrière
12. Système de fixation en nylon sur les flancs de la coque
13. Cinq roues de route sans galets supports
14. Grande porte d'accès hydraulique à l'arrière de la coque, avec une porte arrondie découpée à l'intérieur
15. Porte jerrycan à l'arrière gauche et droit de l'arrière de la coque
