M901 TOW blindé anti-char (FR)


 M901 Véhicule blindé antichar









Description

Identification

Détails à observer

Galerie Photos

a
Description
Le M901 est un véhicule blindé léger américain basé sur le châssis du M113. C'est un véhicule équipé du système antichar TOW monté sur un châssis modifié M113. Ce véhicule est équipé du moteur RISE et d'un nouveau système de contrôle pour le chauffeur. Les composants du système TOW sont montés sur une plate-forme qui sert de zone de chargement et également qui peut être monté pour le lancement des missiles. Le système est capable de tirer deux missiles sans rechargement et 10 missiles TOW sont emportés à l'intérieur du véhicule. L'équipage est protégé durant le rechargement du porte missile. Le système TOW dispose d'un système de vision nocturne AN/TAS-4. Il est a remarqué que ce système se trouve à l'extérieur du véhicule, il dispose donc d'un volet de protection, car il est très vulnérable au eclats d'obus et aux tirs d'armes légères. Le véhicule dispose également d'un système de protection contre les tirs laser pour le tireur afin de le protéger contre les effets indésirables de l'énergie laser.
Variantes :
Aucune

Armement
Deux missiles TOW
Pays utilisateurs
Etats-Unis, Pakistan, Norvége, Portugale et autres.
Equipage
4 à 5 hommes
Accessoires
Equipement de vision nocturne et de protection NBC.
Blindage
? mm
Poids
11.794 kg
Vitesse
65 km/h
Autonomie
600 km
a

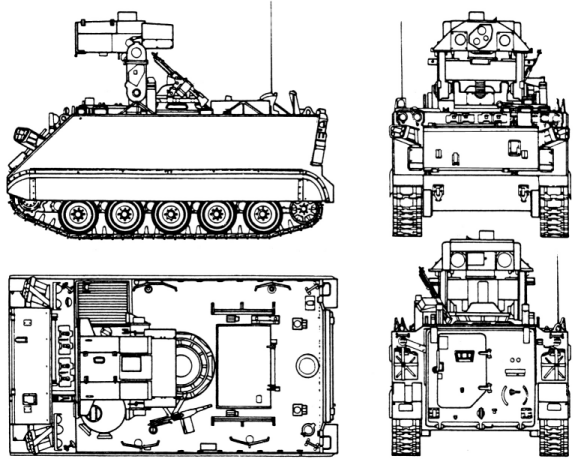

Identification

 Retour Menu

Armement
Pas d'armement supplémentaire, uniquement le système de missiles
Support missile
le système de lanceur TOW est monté sur une petite tourelle placée au centre du toit de la coque. Sur le dessus de la tourelle, on trouve un bloc métallique en forme de demi cercle qui dispose de trois trous à l'avant.
Coque
est de forme rectangulaire avec l'avant légèrement incliné. C'est le châssis de base du M113. Les flancs du véhicule sont lisses. Une groupe de deux phares est installé sur la partie superieure à l'avant gauche et droit de la coque. Une grande plaque pare vague de forme rectangulaire est installée à l'avant de la coque. L'arrière de la coque dispose d'une grande porte hydraulique. Découpé dans cette porte, on trouve une petite porte d'accès manuel plus petite.
Train de roulement
est composé de cinq roues de route sans galets supports. La partie supérieur du train de roulement est protégé par une jupe en caoutchouc.
Accessoires
Une antenne de communications est installée à l'arrière gauche et droit du toit de la coque.

Détails à observer


  Retour Menu

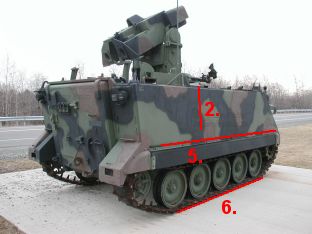

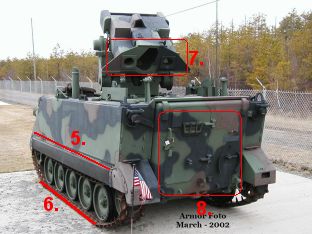

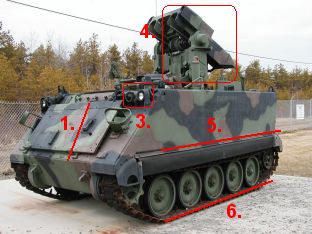

1. Plaque pare vague à l'avant de la coque.
2. Les flancs de la coque sont droits et lisses.
3. Groupe de deux petits phares à l'avant gauche et droit de la coque, sur la partie supérieure.
4. Bloce lance missile placé sur le centre du toit de la coque.
5. Jupe en caoutchouc qui couvre la partie supérieure du train de roulement.
6. Cinq roues de route sans galets supports.
7. L'avant du bloc missile dispose de deux trous circulaires et un autre ovale au centre.
8. Porte hydraulique sur l'arrière de la coque.
