Stinger FIM-92A missile sol-air portable



Stinger FIM-92A sol-air portable missile system air defense United States pictures US Army technical data sheet identification Description caractéristiques fiche technique photos images système missile sol air portable défense antiaérienne armée américaine Etats-Unis



Description

Identification

Détails à observer

Galerie Photos


Description
Le missile sol-air portable Stinger, officiellement connu sous le nom de FIM-92A, a été mis au point pour l'US Army et l'US Marine Corps par le département Pomona de la General Dynamics, qui avait déjà fabriqué le Redeye. il s'en distingue par de plus grandes possibilités opérationnelles (il peut en particulier détruire un avion qui vole vers le tireur), une meilleure portée et une maniabilité plus grande. Il est doté d'un système d'identification de cible et est en moins sensible aux contre-mesures ennemies. Le Stinger peut intercepter et détruire des hélicoptères en vol stationnaire aussi bien que des avions manoeuvrant à grande vitesse. Sa première mise en service a eu lieu en 1981 au sein des forces américaines d'Allemagne de l'Ouest. La 82° Division aéroportée basée aux Etats-Unis en a été dotée en 1982. Le japon a passé commande, et l'Europe le construit sous licence. La mise en oeuvre du Stinger se passe généralement comme suit : le tireur repère sa cible visuellement et il l'aligne avec le viseur du lanceur; il l'interroge à l'aide du système IFF d'identification de cible, le plus petit du monde au dire du constructeur, qu'il porte à la ceinture. Si l'appareil est hostile, le serveur lance son missile. Ce dernier atteint normalement son objectif sans autre intervention humaine. L'opérateur détache alors la crosse de tir du tube vide et l'adapte à un autre lanceur afin d'être à un nouvel engagement. Le missile est doté d'une tête explosive puissante, d'un système électronique de contrôle et d'un moteur-fusée à deux étages : un éjecteur pour le lancement et un moteur principal qui se met en marche à bonne distance et qui lui confère une vitesse de croisière de Mach 2 +. Le missile, sa crosse de tir, le dispositif d'identification de cible et le système de refroidissement des batteries sont conditionnés dans un conteneur compact en aluminium qui permet de les transporter facilement et sans risque dans un avion, un hélicoptère ou à l'arrière d'un véhicule. Une version améliorée du Stinger, le POST (pour Passive Optical Seeker Technique), a été développée. Il serait doté d'un dispositif permettant de distinguer la cible de son arrière-plan, particulièrement utile pour intercepter un avion volant à basse altitude. outre le modèle sol-air, la General Dynamics a proposé deux dérivés du Stinger destinés à équiper des hélicoptères. Le MLMS (misile léger pour multiples usages) serait utilisé en vol pour la destruction d'hélicoptères ennemis. Dans une première configuration, deux MLMS air-air seraient placés d'un côté de l'appareil, et deux missiles antichars de l'autre côté. Mais on pourrait également armer un petit nombres d'hélicoptères de Stinger et leur faire assurer des tâches d'interception. L'ADSM (missile pour la destruction de défenses antiaériennes), quant à lui, se se différencierait du Stinger de base par la présence d'une tête chercheuse antiradiation qui lui permettrait de repérer et de détruire des radars ennemis, comme, par exemple, ceux du canon antiaérien autotracté de 23 mm ZSU-23-4.
Variantes :
Aucune

Mise en oeuvre
Un seul homme
Caractéristiques

Longueur : 1,52 m missile
Diamètre :  0,070 m
Envergure : 0,091 m
Poids missile et tube de lancement : 15,7 kg

Plafond
3.500 à 3.800 mètres
Radar d'accompagnement
Aucun
Poids de lancement
15,7 kg
Portée maximale
4.500 mètres
a
a
a
Portée minimale
200 mètres
Poids de la roquette
6 kg


Identification
Stinger FIM-92A sol-air portable missile system air defense United States pictures US Army technical data sheet identification Description caractéristiques fiche technique photos images système missile sol air portable défense antiaérienne armée américaine Etats-Unis
 Retour Menu

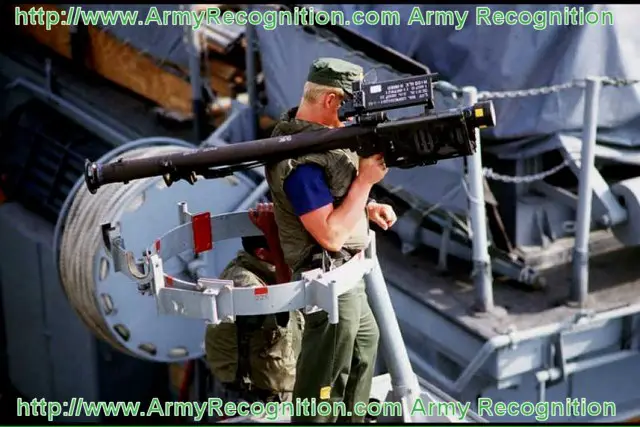

Vue générale
En ce qui concerne la version portable, le tube lanceur et son missile sont placés au centre, avec le système de visée à droite et juste à côté de l'autre côté du tube, une boîte métallique en forme de U, avec des panneaux striés. Une poignée pistolet est fixé en-dessous de l'avant du tube , pour déclencher la mise à feu.

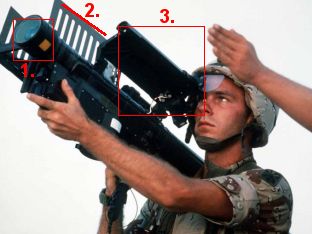

Détails à observer
  Retour Menu
1. Avant de l'arme de forme circulaire.
2. Grille en forme de U à l'avant droit dy tube lance missile.
3. Système de visée placé du côtégauche du tube lance missile.
4. Tube lisse pour la partie arrière.
