AMX Mk 61 105mm (FR)


 AMX Mk 61 Blindé chenillé obusier automoteur









Description

Identification

Détails à observer

Galerie Photos

a
Description
Le char léger AMX-13 mis au point à la fin des années quarante par l'Atelier de construction mécanique d'Issy-les-Moulineaux est l'aîné d'une des plus grandes familles d'engins chenillés. C'est précisément sur un châssis d'AMX-13 qu'est monté l'obusier automoteur de 105 mm Mk 61, dont la production en série pour le compte de l'armée française a commencé à la fin des années soixante à l'Atelier de construction Roanne sous le nom d'obusier de 105 modèle 50 sur affût automoteur. Il est encore fabriqué aujourd'hui sur commande par Creusot-Loire, qui construit et vend à présent tous les engins dérivés de l'AMX-13. Il a été exporté en Israël, au Maroc et aux Pays-Bas, où il était doté d'une pièce longue de trente calibres. Il a été supplanté dans l'armée israélienne par le M109A1 de 155mm, tandis que les français l'ont remplacés par l'automoteur GCT de 155 mm. Le véhicule est en acier corroyé, lequel protège efficacement l'équipage contre les tirs d'armes légères et les éclats d'obus. Le moteur et la transmission sont à l'avant. Le pilote est placé à gauche et la pièce est à l'arrière. Des écoutilles sont ménagées sur le toit et à l'arrière de la coque. Le chef de bord dispose d'une coupole équipée d'épiscopes qui lui assurent une vision panoramique. La suspension est du type  éprouvé à barre de torsion. Elle comporte de chaque côté cinq roues de route à pneumatiques, une poulie tendeuse, un barbotin à l'avant  et trois galets support. Les chenilles sont en acier, mais elles peuvent recevoir des coussinets en caoutchoutés pour réduire les dégâts au système routier. La pièce est dotée  d'un frein de bouche à double chicane. Elle pointe en site de - 4° 30' à + 66°, et en azimut sur 20° à gauche et à droite. Ces manoeuvres se font manuellement. Les munitions sont à charge séparée. Elles comprennent un projectile brisant HE de 16 kg et dont la portée maximale est de 15.000 m, et un HEAT( charge creuse) antichar capable de percer, à 1.000 m, 350 mm de blindage frappé perpendiculairement (105 mm seulement avec une incidence de 65°). La dotation normale en munitions est de 56 projectiles, dont six obus HEAT. Une mitrailleuse antiaérienne de 7,62 mm ou de 7,5 est montée sur le toit, tandis qu'une autre est transportée à l'intérieur du véhicule pour la défense rapprochée, 2.000 cartouches sont disponibles pour ces armes. Le Mk 61 n'est pas amphibie et n'est pas doté d'une protection NBC. Une nouvelle tourelle mobile sur 360° avait été mise à l'étude qui devait équiper un Mk 61 transformé. Cette version n'a cependant jamais été fabriquée en série, bien que la Suisse en ait acheté quelques prototypes à fin d'essais, car elle venait à un moment où de nombreux pays avaient décidé de remplacer leurs pièces de 105 mm par des pièces de 155 mm beaucoup plus efficaces. Dans la majorité des cas, ce furent d'ailleurs des M 109 américains qui furent choisis. Le châssis du Mk 61 a également été utilisé expérimentalement pour équiper un poseur de mines et le système lance-missiles Roland, mais il ne semble pas  que cette solution ait été retenue. Un canon antiaérien jumelé de 30 mm, automoteur, fabriqué pour l'armée française dans les années soixante, est basé sur un châssis similaire.
Variantes :
Aucune.

Armement
Canon de 105 mm
Pays utilisateurs
France, Maroc, Pays-Bas, Indonésie.
Equipage
5 hommes
Equipements
Aucun équipements additionnels
Blindage
Protection contre les armes légères
Poids
16.500 kg
Vitesse
60 km/h
Autonomie
350 km
Identification
Help me to find the line drawing about this vehicle

Retour Menu

Armement
Canon avec frein de bouche , avec une grosse plaque à la base du canon et une plaque d'acier rectangulaire à l'arrière du canon.
Tourelle
ne dispose pas de tourelle.
Coque
est répartie sur deux hauteurs, un gros bloc rectangulaire à l'arrière de la coque avec des écoutilles sur la partie supérieur et à l'arrière. L'avant du véhicule est la partie basse, avec l'avant incliné ( châssis de l'AMX-13).
Train de roulement
est composée de 5 roues de route et 3 galets supports avec roue tendeuse à l'arrière et barbotin à l'avant.
Accessoires
Rien de particulier.

Détails à observer


 Retour Menu

1. Roue de rechange sur la partie avant de la coque.
2. Base du canon de forme rectangulaire.
3. Gros frein de bouche au bout du canon.
4. Deux grands marche-pieds à l'arrière de la coque, dans la partie inférieure.
5. Une petite échelle à l'arrière gauche et droit de la coque.
6. Deux grandes portes d'accès à l'arrière de la coque.
7. Petite écoutille de forme bombée sur la partie droite du toit de la coque.
8. Base d'antenne à l'avant droit du compartiment arrière.
9. Compartiment arrière de forme rectangulaire.
10. Bloc d'échappement sur la partie avant du flanc droit.
11. Cinq roues de route.
12. Trois petis galets supports.
a

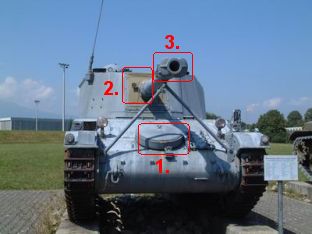

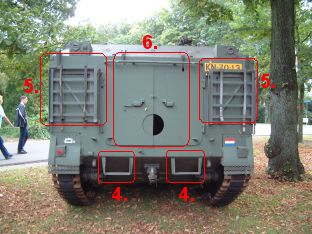

Mk 61 Details Front France 01 Mk 61 Details Back France 01

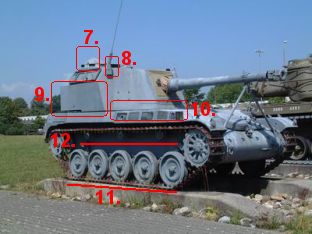

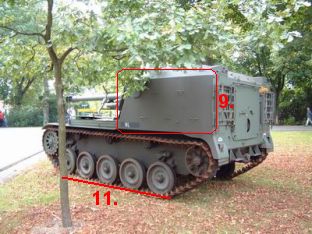

Mk 61 Details Left France 01 Mk 61 Details Right France 01
