| Description |
|

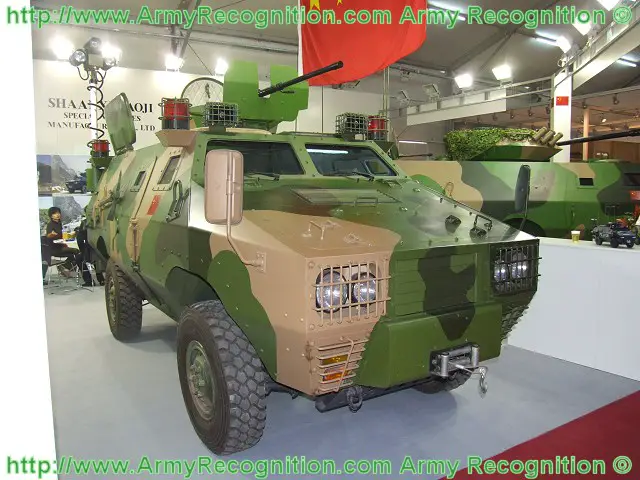

Le ZFB-05 est un véhicule blindé léger à roues 4x4 blindé fabriqué par la firme chinoise Shaanxi Baoji Special Vehicle Factory. Il est adapté aussi bien pour un usage militaire que policier et est en service en Chine. Basé sur le châssis du camion léger Nanjing Iveco NJ-25046, le ZFB-05 Xinxing (Nouvelle étoile en chinois) est destiné au transport de troupe – entre 7 et 9 passagers - tout en fournissant une protection ballistique contre les armes légères. La motorisation repose sur un quatre cylindres diesel développant 118 chevaux pour une vitesse de pointe de 110 kilomètres/heure et 800 kilomètres d'autonomie. L'équipage est composé de deux personnes : un chef de véhicule et un conducteur.
Le ZFB-05 est déclinable en plusieurs versions : transport de troupe, véhicule de reconnaissance ou de commandement. Son armement peut comprendre une mitrailleuse en 7,62 ou en 12,7 millimètres, deux canons de 23 millimètres ou un lance-grenade automatique de 35 millimètres, calibre standard en Chine pour ce type d'arme. Pour la police il peut faire office de véhicule de contrôle de foule ou d'intervention, particulièrement pour des unités spéciales.
A noter que lorsque la Chine prit part aux opérations de maintien de l'ordre en Haiti, elle utilisa des ZFB-05 qui connurent ainsi leur premier déploiement en dehors de leur pays d'orgine.
|
|
Variantes :
ZFB05A : Ecoutilles équipage blindées, châssis plus haut.
ZFB05 35 mm Grenade Launcher : un lance-grenade de 35 mm est montée sur la tourelle de toit.
ZFB05 23 mm chain canon : une tourelle avec canon de 23 mm est montée sur le toit.
ZFB05 broadcasting vehicle : des haut-parleurs sont montés sur le toit du véhicule.
ZFB05 anti-riot : le compartiment équipage est plus haut, avec système de pompe à eau monté sur le toit du véhicule
ZFB05 ambulance : l'arrière du véhicule a été rehaussé pour le transport des blessés sur le champ de bataille.
|
| |
|
Armement
|
|
Mitrailleuse de 7,62 ou 12,7 millimètres. Deux canons de 23 mm ou un lance-grenade de 35 mm.
|
|
Pays utilisateurs
|
|
Chine
|
|
Equipage
|
|
2 + 7 à 9 hommes
|
|
Accessoires
|
|
Système protection NBC, GPS.
|
|
|
Blindage
|
|
Protection contre les armes de petits calibres.
a
|
|
Poids
|
|
4.500/4.700 kg
|
|
Vitesse
|
|
110 km/h
|
|
Autonomie
|
|
850 km
|
|
|
| |
|
| |
|
|
| |
| Retour Menu |
| Armement |
|
De base le véhicule dipose d'une mitrailleuse, qui est montée dans une petite tourelle sans toit. Le c anon de le mitrailleuse traverse les plaques de blindage à l'avant.
|
| Tourelle |
|
La tourelle est montée à l'avant et au centre du toit du compartiment équipage. Elle dispose d'une protection blindéesur 360°, mais n'a pas de toit.
|
| Coque |
|
La forme général du véhicule correspond à un petit camion, avec le compartiment moteur à l'avant et le compartiment de transport à l'arrière. A l'avant de la coque, on trouve deux grandes fenêtre de forme rectangulaire, et une autre plus petite de chaque côté. Une porte est montée à l'avant de chaque flanc de la coque, celle-ci dispose d'une très petite fenêtre blindée sur la partie supérieure. La porte s'ouvre vers l'avant. Une porte d'accès pour les hommes de troupe est montée à l'arrière de la coque, elle s'ouvre vers la droite et dispose d'une petite fenêtre dans la partie supérieure.
|
| Train de roulement |
|
est composée de 4 pneus , deux de chaque côté. Il sont encastrés dans la coque, dans une découpe de forme circulaire.
|
| Accessoires |
|
Les phares de route sont protégés par des grilles à l'avant et à l'arrière. Deux trappes de tir peuvent être montées sur chaque flanc de coque. Des ccrochets pour le transport héliporté sont montés sur les flancs de la coque.
|
|
|
| |
| Détails à observer |
| Retour Menu |
|
1. Deux fenêtres blindées de forme rectangulaire à l'avant de la coque.
2. Phares de route avec grillage de protection.
3. Treuil monté à l'avant du compartiment moteur, partie inférieure.
4. Porte d'accès à l'arrière de la coque.
5. Tourelle montée à l'avant et au centre du toit de la coque.
|
|
|
6. Petite fenêtre blindée à l'avant sur chaque flanc de la coque.
7. Crochets pour le transport héliporté, deux sur chaque flanc de la coque.
8. Emplacement des pneus de forme arrondi.
9. Châssis composé de quatre pneus.
10. Une porte d'accès est montée sur chaque flanc de la coque.
|
|
|
| |
|
|
|
| |
|
|
|
|
