Type 60 Véhicule blindé antichar





Description

Identification

Détails à observer

Galerie Photos




Description
Le type 60 105 mm fut développé à la demande de la force terrestre de l'armée japonaise vers l'année 1950, celui fut mis en production 10 ans plus tard, dans le courant de l'année 1960. Trois versions furent construites, le modèle final , appelé modèle C, fut équipé d'un moteur plus puissant. La production prit fin en 1979, après que 223 véhicules furent construits. L'armement principal est constitué de deux canons de 106 mm placé du côté droit de la coque du véhicule. Ces deux canons peuvent pivoter sur 10° et peut être adapter en élévation de - 5° à 10°. Une mitrailleuse de 12,7 mm est montée à l'arrière des canons, et au centre de ceux-ci. On se pose beaucoup de questions concernant l'efficacité de ces canons de 106 mm contre les blindages modernes. Pour améliorer la mobilité du véhicule, des chenilles plus large peuvent être montées afin de faciliter le déplacement du véhicule dans des zones enneigées. Ces canons peuvent tirer des munition s HEAT et HE. Un télémètre laser équipe le véhicule, d'autre variantes sont également équipé d'un système de vision de nuit infrarouge.
Variantes :
Type SU 60 : blindé de transport de troupe
Type SV 60 81 mm :
un mortier de 81 mm est monté à l'arrière du compartiment équipage
Type SX 60 4.2 : véhicule équipé d'un mortier de 107 mm monté à l'arrière du compartiment équipage

Armement
Deux canons de 106 mm et une mitrailleuse de 12,7 mm.
Pays utilisateurs
Japon
Equipage
3 hommes
Accessoires
Rien de particulier.
Blindage
12 mm maximum
a
Poids
7.600 kg
Vitesse
50 km/h
Autonomie
250 km


Identification
 Retour Menu
Armement

Deux canons groupés, placés sur la droite du véhicule et sur toute la longueur.

Tourelle
Pas de tourelle.
Coque
est de forme rectangulaire et très basse, l'avant et l'arrière sont légèrement inclinés. Les flancs du véhicule forment deux blocs rectangulaire placés au centre du châssis. Le chauffeur est placé à l'avant droit dans un compartiment de forme circulaire, le chef du véhicule et le tireur sont placés juste derrière.
Train de roulement
est composé de cinq roues de route doubles et 3 galets supports. Les deux premier galets supports, sont regroupés par deux à l'avant et le troisième est légèrement décalé vers l'arrière. Le barbotin est à l'avant et la roue tendeuse est à l'arrière.
Accessoires
Une mitrailleuse de 12,7 mm est montée à l'arrière au centre des deux canons.

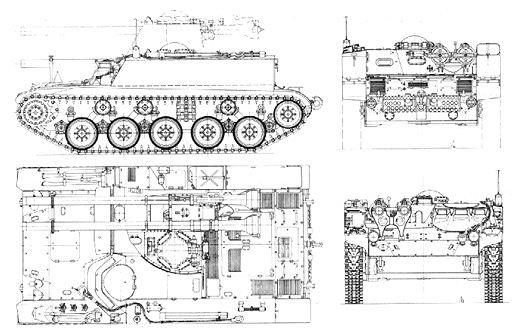

Détails à observer
  Retour Menu
1. Emplacement du chauffeur à l'avant gauche.
2. Les deux canons sont placés à droite sur toute la longueur du véhicule.
3. Avant légèrement incliné.
4. Les flancs forment des blocs rectangulaire.
5. Les canons sont couplées deux par deux sur la droite.
6. Arrière légèrement incliné.
7. Trois galets supports, deux à l'avant et un à l'arrière du train de roulement.
8. Cinq roues de route double.
9. Le flanc gauche forme un bloc rectangulaire comme le flanc droit.
a
